Технические характеристики устройств MX3520 и сертифицированных узлов MX

Типы машин

Устройство MX3520-H: 7D5R Устройство
MX3520-F: 7D5R
Сертифицированные узлы MX: 7Z20

Фактор формы

2U для монтажа в стойку

Процессор

Два масштабируемых процессора Intel Xeon 2-го поколения

Чипсет

Интел С624

Память

24 слота DIMM для модулей RDIMM TruDDR4 (до 12 модулей DIMM на процессор; шесть каналов памяти на процессор с двумя модулями DIMM на канал) с поддержкой следующих емкостей RDIMM:

• 32 ГБ Производительность+ 2933 МГц
• 8 ГБ, 16 ГБ, 32 ГБ и 64 ГБ 2933 МГц
• 16 ГБ и 32 ГБ 2666 МГц

Постоянная память

До 12 модулей TruDDR4 2666 МГц PMem по 128 ГБ или 256 ГБ в слотах DIMM.

Емкость памяти

• Только модули памяти DIMM: до 1,5 ТБ с 24 модулями RDIMM по 64 ГБ
• Модули памяти DIMM и DCPMM: до 3,75 ТБ с 12 модулями RDIMM по 64 ГБ + 12 модулями PMem по 256 ГБ

Защита памяти

Код исправления ошибок (ECC), коррекция данных одного устройства (SDDC; для модулей памяти DIMM на базе x4), адаптивная коррекция данных двойного устройства (ADDDC; для модулей памяти DIMM на базе x4, требуются процессоры Intel Xeon Gold или Platinum), патрулирование и требовать мытья.

Отсеки для дисков

Системы с хранилищем All Flash:

• 24 отсека для дисков SFF с возможностью горячей замены:
  • 20x 2,5" SAS/SATA (диски большой емкости) + 4x 2,5" AnyBay (кэш или емкость)
  • 12x 2,5" SAS/SATA (не используются) + 12x 2,5" AnyBay (для дисков NVMe PCIe)
• 16 отсеков для дисков SFF с возможностью горячей замены:
  • 12x 2,5" SAS/SATA (диски большой емкости) + 4x 2,5" AnyBay (кэш или емкость)
  • 8x 2,5" SAS/SATA (не используются) + 8x 2,5" AnyBay (для дисков NVMe PCIe)

Системы с гибридным хранилищем:

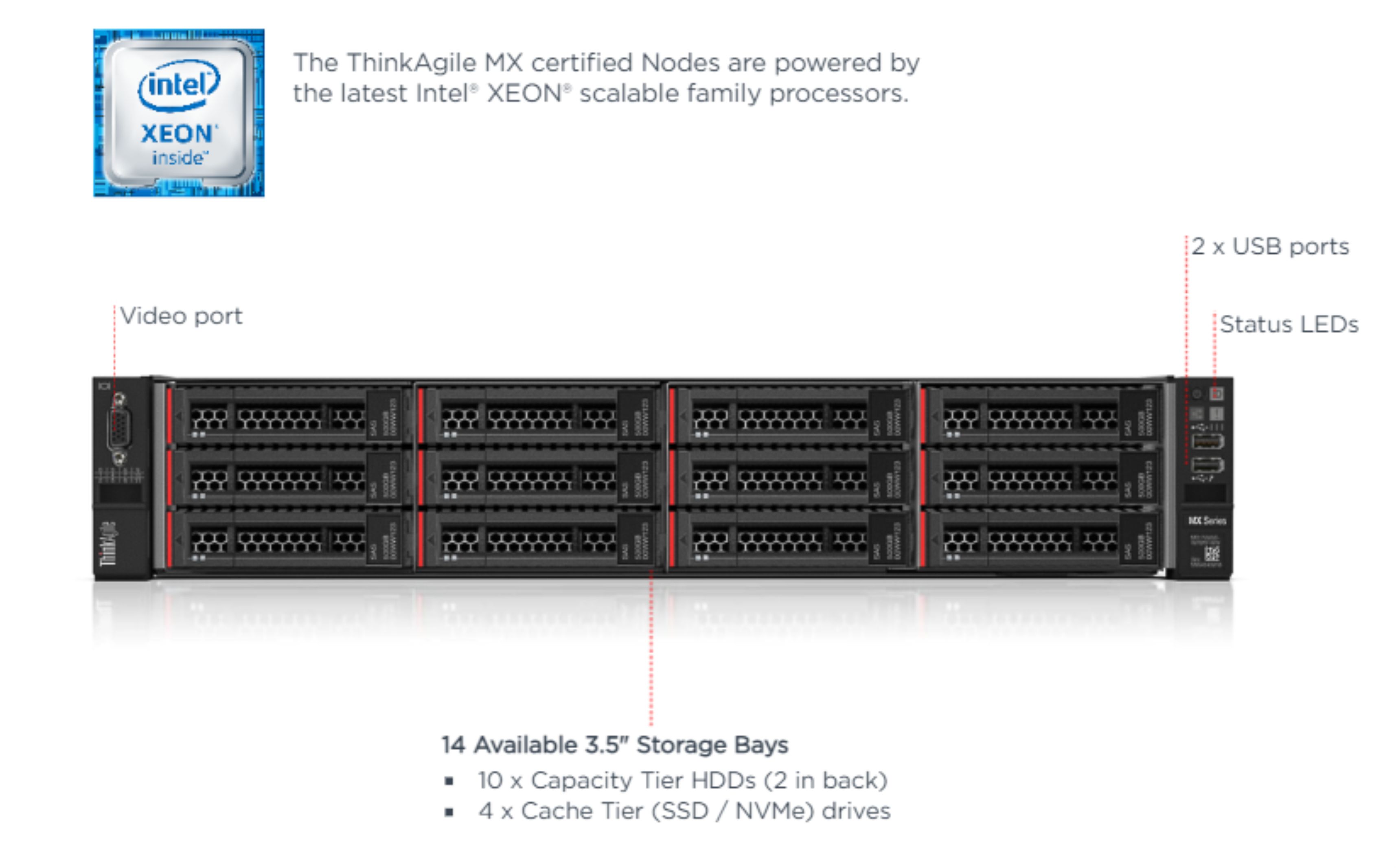

• 14 отсеков для дисков большого форм-фактора с возможностью горячей замены:
  • 12x 3,5" SAS/SATA (спереди) + 2x 3,5" SAS/SATA (сзади)
  • 8x 3,5" SAS/SATA и 4x 3,5" AnyBay (спереди) + 2x 3,5" SAS/SATA (сзади)

Контроллер хранилища

• 12 Гб SAS/SATA без RAID:
  • 430-8i HBA
  • 430-16i HBA
• Контроллеры NVMe (только системы All Flash):
  • Встроенный NVMe (без RAID)
  • Адаптер коммутатора NVMe 1610-4P (без RAID)

Сетевые интерфейсы

• Порты адаптера PCIe (обязательно):
  • 2x или 4x порта 10/25 GbE SFP28; или
  • 1x или 2x порта 10/40 GbE SFP28; или
  • 2x или 4x порта 100 GbE SFP28
• Порты LOM (дополнительно): 2 или 4 порта 1 GbE RJ-45, или 1/10 GbE RJ-45, или порты 10 GbE SFP+.

Загрузочный диск

2 твердотельных накопителя M.2 без оперативной замены (RAID-1).

Слоты расширения ввода/вывода

Системы с хранилищем All Flash: до семи слотов:

• Конфигурации с сетевыми адаптерами 10/25 GbE и от 1 до 4 NVMe PCIe SSD или конфигурации с сетевыми адаптерами 100 GbE:
  • Слот 1 (переходная плата 1): PCIe 3.0 x16 (для второго сетевого адаптера 100 GbE или адаптера коммутатора NVMe)
  • Слот 3 (переходная плата 1): PCIe 3.0 x8 (для второго сетевого адаптера 10/25 GbE)
• Конфигурации с сетевыми адаптерами 10/25 GbE и от 5 до 12 твердотельных накопителей NVMe PCIe:
  • Слот 1 (подъемная плата 1): PCIe 3.0 x8 (не используется)
  • Слот 2 (переходная плата 1): PCIe 3.0 x8 (для второго сетевого адаптера 10/25 GbE)
  • Слот 3 (подъемная плата 1): PCIe 3.0 x8 (не используется)
• Слот 4 (встроенный): PCIe 3.0 x8 (для внутреннего контроллера хранилища)
• Слот 5 (подъемная плата 2): PCIe 3.0 x16 (для внутреннего контроллера хранилища или адаптера коммутатора NVMe)
• Слот 6 (переходная плата 2): PCIe 3.0 x16 (для первого сетевого адаптера 10/25 GbE или 100 GbE)
• Слот 7 (встроенный): PCIe 3.0 x8 (для внутреннего контроллера хранилища)

Системы с гибридным хранилищем: Четыре слота:

• Слот 4 (встроенный): PCIe 3.0 x8 (для второго сетевого адаптера 10/25 GbE)
• Слот 5 (переходная плата 2): PCIe 3.0 x16 (для второго сетевого адаптера 100 GbE)
• Слот 6 (переходная плата 2): PCIe 3.0 x16 (для первого сетевого адаптера 10/25 GbE или 100 GbE)
• Слот 7 (встроенный): PCIe 3.0 x8 (для внутреннего контроллера хранилища)

Порты

• Спереди: 1 порт USB 2.0 с доступом к контроллеру XClarity, 1 порт USB 3.0.

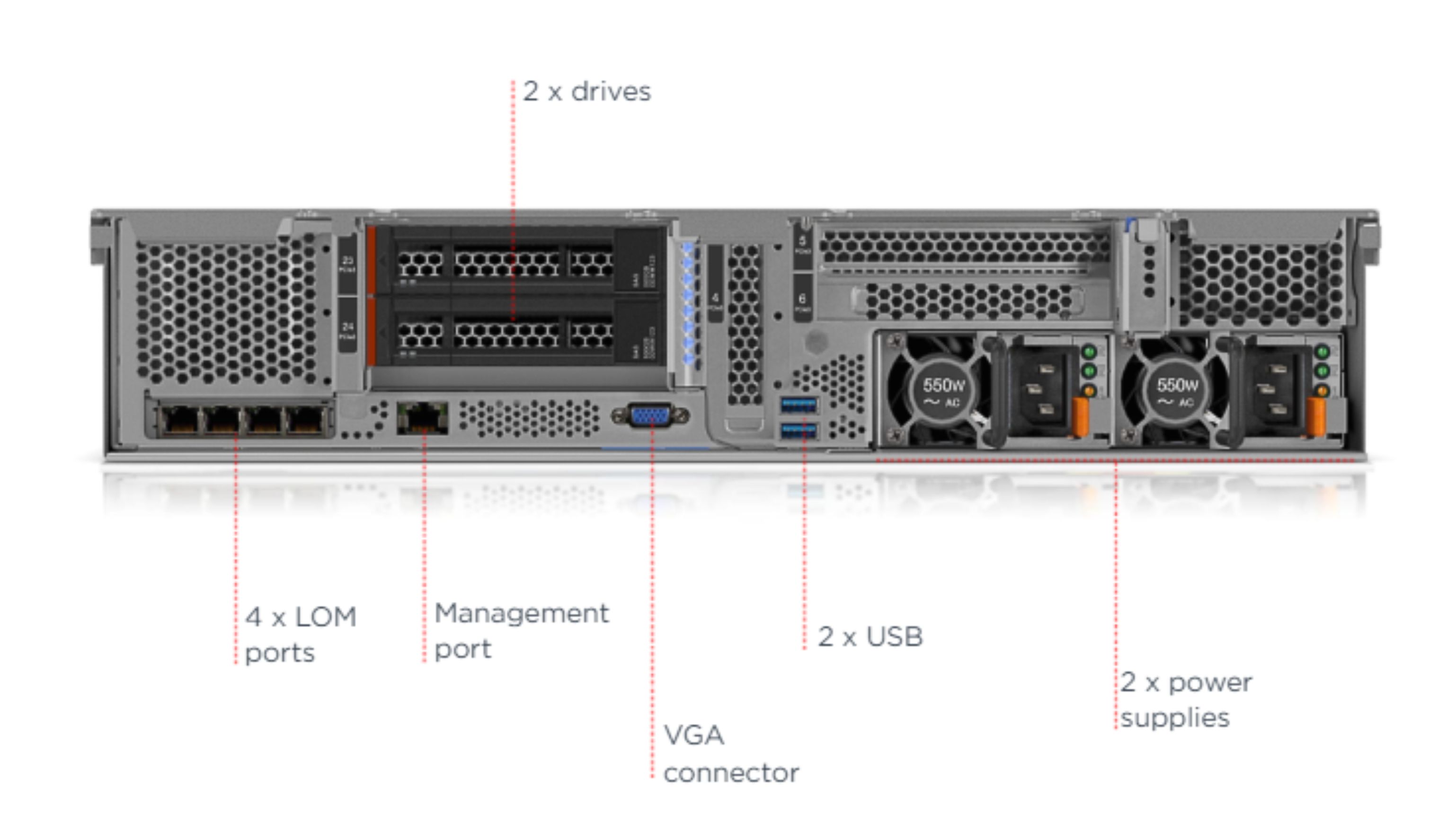

• Сзади: 2 порта USB 3.0, 1 порт VGA, 1 порт Ethernet RJ-45 10/100/1000 Мбит для управления системами.

Охлаждение

Шесть системных вентиляторов с возможностью горячей замены и резервированием по схеме N+1.

Источник питания

Два резервных блока питания High Efficiency Platinum мощностью 1100 Вт (100–240 В) или 1600 Вт (200–240 В) с возможностью горячей замены.

видео

Matrox G200 с памятью 16 МБ, интегрированной в контроллер XClarity. Максимальное разрешение 1920x1200 при 60 Гц с 32 битами на пиксель.

Детали с возможностью горячей замены

SSD, HDD, блоки питания и вентиляторы.

Управление системами

Lenovo XClarity Controller (XCC) Enterprise (чип Pilot 4), упреждающие оповещения платформы, диагностика светового пути, Lenovo XClarity Administrator (дополнительно), Lenovo XClarity Integrator для Microsoft System Center (дополнительно), Lenovo XClarity Integrator для Microsoft Admin Center (дополнительно), Lenovo XClarity Energy Manager (дополнительно).

Функции безопасности

Пароль при включении, пароль администратора, безопасные обновления прошивки, доверенный платформенный модуль (TPM) 1.2 или 2.0 (настраиваемый параметр UEFI).

Программное обеспечение

Устройства: предварительно загружена операционная система Microsoft Azure Stack HCI с возможностью приобретения лицензии Windows Server 2019 (выпуск Standard или Datacenter) для предоставления лицензий на гостевые ОС для виртуальных машин, работающих в решении. Версия Standard предоставляет 2 лицензии на гостевую ОС, а версия Datacenter предоставляет неограниченное количество лицензий на гостевую ОС.

Сертифицированные узлы: выпуск Microsoft Windows Server 2019 Datacenter можно предварительно загрузить. Предварительно загруженная операционная система Azure Stack HCI в настоящее время недоступна для сертифицированного узла.

Гарантия и поддержка

Устройства: трех-, четырех- или пятилетняя ограниченная гарантия на заменяемое пользователем устройство и оборудование на месте с поддержкой ThinkAgile Advantage Support и выбираемыми уровнями обслуживания: доставка деталей на следующий рабочий день в режиме 9x5, выезд на место в режиме 9x5, обслуживание на месте 24x7 с 2- выезд на место в течение часа или 4 часов, или ремонт в течение 6 или 24 часов (выберите районы). Также доступны YourDrive YourData, Premier Support и Enterprise Software Support.

Сертифицированные узлы: трех-, четырех- или пятилетний блок, заменяемый клиентом, и ограниченная гарантия на месте с выбираемыми уровнями обслуживания: обслуживание 9x5 с доставкой деталей на следующий рабочий день (базовая гарантия), обслуживание 9x5 с обслуживанием на месте NBD (Foundation обслуживание), круглосуточное обслуживание без выходных с выездом на место в течение 4 часов или 24-часовым ремонтом (в некоторых регионах) (основное обслуживание) или круглосуточное обслуживание без выходных с выездом на место в течение 2 часов или 6-часовым ремонтом (в некоторых регионах) (расширенное обслуживание). Также доступны продление на 1 год и 2 года после гарантии, YourDrive YourData и поддержка корпоративного программного обеспечения.

Габаритные размеры

Высота: 87 мм (3,4 дюйма), ширина: 445 мм (17,5 дюйма), глубина: 720 мм (28,3 дюйма).

Масса

Максимальная конфигурация: 32 кг (70,5 фунта).
