TELTONIKA TRB245 ПРОМЫШЛЕННЫЙ ШЛЮЗ M2M LTE

TRB245 — это компактный промышленный шлюз 4G (LTE), оснащенный портом Ethernet, блоком разъемов с контактами для ввода-вывода, RS232, RS485, GPS и программным обеспечением RutOS для передовых сетевых решений.

  • CPU - Процессор Qualcomm QCA9531, MIPS 24kc, 650 МГц
  • RAM - 64 МБ, DDR2
  • FLASH storage - 16 МБ SPI Flash (4 МБ доступно для пользователя)
Артикул товара: TRB245
KZT 89 300

TRB245

  • Промышленный шлюз LTE Cat 4 обладает всеми необходимыми функциями для любой отрасли: быстрое и надежное подключение к Интернету, сочетание Ethernet и последовательной связи, безопасный разъем питания, порты ввода-вывода и службы синхронизации времени.
  • TRB245 можно использовать для интеграции современного и устаревшего промышленного оборудования в одном решении через интерфейсы RS232 или RS485.
  • Широкий спектр программных функций, таких как SMS-управление, брандмауэр, OpenVPN, IPSec, RMS, обеспечивает безопасный доступ к данным.
  • Функция двух SIM-карт с автоматическим переключением при сбое и резервной глобальной сетью обеспечивает стабильное подключение даже в случае потери основного подключения.



  • ПОДКЛЮЧЕНИЕ

4G/LTE (кат. 4), 3G, 2G

  • ДВЕ СИМ-КАРТЫ

С автоматическим аварийным переключением, резервным копированием WAN и другими сценариями переключения

  • ПОСЛЕДОВАТЕЛЬНЫЕ ПОРТЫ

Интерфейсы последовательной связи RS232/RS485

  • 9-30В

Широкий диапазон поддерживаемых напряжений питания

  • ВВОД/ВЫВОД

Несколько входов и выходов для удаленного мониторинга и управления

  • ГНСС

Глобальная навигационная спутниковая система для служб определения местоположения с функцией геозоны

TRB245

МОБИЛЬНЫЙ

Мобильный модуль

4G (LTE) — Cat 4 до 150 Мбит/с, 3G — до 42 Мбит/с, 2G — до 236,8 кбит/с

SIM-переключатель

2 SIM-карты, случаи автопереключения: слабый сигнал, лимит данных, лимит SMS, в роуминге, нет сети, отказ в сети, сбой передачи данных

Статус

Мощность сигнала (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP Количество переданных/полученных байтов, полоса пропускания, IMSI, ICCID.

SMS

Статус SMS, настройка SMS, отправка/чтение SMS через HTTP POST/GET, EMAIL в SMS, SMS в EMAIL, SMS в HTTP, SMS в SMS, запланированные SMS, автоответчик SMS, утилиты вызовов

USSD

Поддерживает отправку и чтение сообщений неструктурированных дополнительных служебных данных.

Черный/Белый список

Черный/белый список операторов

Управление группой

Блокировка диапазона, отображение состояния используемого диапазона

Точка доступа

Auto APN

Мост

Прямое соединение (мост) между мобильным интернет-провайдером и устройством в локальной сети

Несколько PDN (опции)

Возможность использовать разные PDN для множественного доступа к сети и услуг (опционально)

ETHERNET

Локальная сеть

1 порт LAN 10/100 Мбит/с, соответствует стандартам IEEE 802.3, IEEE 802.3u, поддерживает автоматическое пересечение MDI/MDIX (настраивается для работы в качестве порта WAN)

СЕТЬ

Сетевые протоколы

TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, PPP, SSH, DHCP, Telnet, MQTT, Wake On Lan (WOL)

Маршрутизация

Статическая маршрутизация

Поддержка VoIP passthrough (планируется)

Помощники NAT протокола H.323 и SIP-alg, обеспечивающие правильную маршрутизацию пакетов VoIP.

Мониторинг соединения

Ping Reboot, Periodic Reboot, LCP и ICMP для проверки канала

Брандмауэр

Перенаправление портов, правила трафика, пользовательские правила

QoS / Smart Queue Management (SQM) (планируется)

Постановка приоритета трафика в очередь по источнику/назначению, сервису, протоколу или порту, WMM, 802.11e

DDNS

Поддерживается >25 поставщиков услуг, другие можно настроить вручную

SSHFS

Возможность монтирования удаленной файловой системы по протоколу SSH

БЕЗОПАСНОСТЬ

Аутентификация

Общий ключ, цифровые сертификаты, сертификаты X.509

Брандмауэр

Предварительно настроенные правила брандмауэра могут быть включены через веб-интерфейс, неограниченная конфигурация брандмауэра через интерфейс командной строки; ДМЗ; НАТ; НАТ-Т

Предотвращение атак

Предотвращение DDOS (защита от SYN-флуда, предотвращение атак SSH, предотвращение атак HTTP/HTTPS), предотвращение сканирования портов (флаги SYN-FIN, SYN-RST, X-mas, флаги NULL, атаки сканирования FIN)

VLAN (планируется)

Разделение VLAN на основе тегов

Мобильный контроль квоты

Настройте пользовательские лимиты данных для обеих SIM-карт

ВЕБ-фильтр

Черный список для блокировки нежелательных веб-сайтов, белый список для указания только разрешенных сайтов

Контроль доступа

Гибкое управление доступом к пакетам TCP, UDP, ICMP, фильтр MAC-адресов

VPN

OpenVPN

Несколько клиентов и серверов могут работать одновременно, 12 методов шифрования

Шифрование OpenVPN

DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, АЭС-192-ЦВС, АЭС-256-ЦВС

IPsec

IKEv1, IKEv2, поддерживает до 4 туннелей (экземпляров) VPN IPsec с 5 методами шифрования (DES, 3DES, AES128, AES192, AES256)

GRE

GRE-туннель

Stunnel  (планируется)

Прокси, предназначенный для добавления функциональности TLS-шифрования к существующим клиентам и серверам без каких-либо изменений в коде программы.

РРТР, L2TP

Службы клиент/сервер могут работать одновременно, поддержка L2TPv3

DMVPN (планируется)

Метод построения масштабируемых IPsec VPN

SSTP (планируется)

Поддержка экземпляра клиента SSTP

нулевой уровень

Поддержка клиентов ZeroTier VPN

WireGuard

Поддержка клиента и сервера WireGuard VPN

ПОСЛЕДОВАТЕЛЬНЫЕ РЕЖИМЫ СВЯЗИ

Режимы

Консоль, OverIP, модем (полный или частичный контроль), мастер MODBUS RTU, шлюз MODBUS, клиент NTRIP (планируется)

МОДБУС

ПОДЧИНЕННЫЙ MODBUS TCP

ID-фильтрация

Отвечать на один идентификатор в диапазоне [1;255] или любой

Разрешить удаленный доступ

Разрешить доступ через WAN

Пользовательские регистры

Пользовательский блок регистров MODBUS TCP, который позволяет читать/записывать файл внутри маршрутизатора и может использоваться для расширения функциональности ведомого устройства MODBUS TCP

ВЕДУЩИЙ MODBUS TCP

Поддерживаемые функции

01, 02, 03, 04, 05, 06, 15, 16

Поддерживаемые форматы данных

8 бит: INT, UINT; 16 бит: INT, UINT (сначала старший или младший бит); 32 бита: число с плавающей запятой, INT, UINT (ABCD (обратный порядок байтов), DCBA (обратный порядок байтов), CDAB, BADC), HEX, ASCII

МАСТЕР MODBUS RTU

Поддерживаемые скорости передачи

От 300 до 3000000

Поддерживаемые функции

01, 02, 03, 04, 05, 06, 15, 16

Поддерживаемые форматы данных

8 бит: INT, UINT; 16 бит: INT, UINT (сначала старший или младший бит); 32 бита: число с плавающей запятой, INT, UINT (ABCD (обратный порядок байтов), DCBA (обратный порядок байтов), CDAB, BADC), HEX, ASCII

Количество битов данных

7 или 8

Количество стоповых битов

1 или 2

Паритет

Нет, четный, нечетный

Управление потоком

Нет, RTS/CTS (только для интерфейса RS232), Xon/Xoff

ШЛЮЗ MQTT

MQTT-шлюз

Позволяет отправлять команды и получать данные от MODBUS Master через брокера MQTT.

ДНП3

Поддерживаемые режимы

Мастер TCP, удаленная станция DNP3, мастер RTU

ДАННЫЕ НА СЕРВЕР

Протокол

HTTP(S), MQTT, Azure MQTT, Kinesis

МОНИТОРИНГ И УПРАВЛЕНИЕ

WEB UI

HTTP/HTTPS, состояние, конфигурация, обновление прошивки, интерфейс командной строки, устранение неполадок, системный журнал, журнал ядра

FOTA

Обновление прошивки с сервера, автоматическое уведомление

SSH

SSH (v1, v2)

SMS

Статус SMS, настройка SMS, отправка/чтение SMS через HTTP POST/GET

Call

Перезагрузка, Статус, Включение/выключение WiFi, Включение/выключение мобильных данных, Включение/выключение вывода, ответ/отбой с таймером

ТР-069

OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Дружественная технология, AVSystem

MQTT

Брокер MQTT, издатель MQTT

SNMP

SNMP (v1, v2, v3), ловушка SNMP

JSON-RPC

API управления через HTTP/HTTPS

MODBUS

Состояние/управление MODBUS TCP

RMS, среднеквадратичное значение

Система удаленного управления Teltonika (RMS)

ПЛАТФОРМЫ IoT

Облако вещей

Позволяет отслеживать: данные устройства, мобильные данные, информацию о сети, доступность

ThingWorx

Позволяет отслеживать: тип WAN, имя мобильного оператора WAN IP, мощность мобильного сигнала, тип мобильной сети.

Кумулятивность

Позволяет отслеживать: модель устройства, версию и серийный номер, идентификатор мобильной соты, ICCID, IMEI, тип подключения, оператора, уровень сигнала, тип WAN и IP-адрес.

Центр IoT Azure

Может отправлять IP-адрес устройства, количество отправленных/полученных байтов/состояние соединения 3G, состояние подключения к сети, IMEI, ICCID, модель, производитель, серийный номер, версия, IMSI, состояние Sim, состояние PIN-кода, сигнал GSM, WCDMA RSCP WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, оператор, номер оператора, тип подключения, температура, количество PIN-кодов к серверу Azure IoT Hub

ПРОШИВКА/КОНФИГУРАЦИЯ

WEB UI

Обновление FW из файла, проверка FW на сервере, профили конфигурации, резервная копия конфигурации

FOTA

Обновить FW/конфигурацию с сервера

RMS

Обновить FW/конфигурацию для нескольких устройств

Сохранить настройки

Обновите FW без потери текущей конфигурации

НАСТРОЙКА ПРОШИВКИ

Операционная система

RutOS (ОС Linux на базе OpenWrt)

Поддерживаемые языки

Оболочка Busybox, Lua, C, C++

Инструменты разработки

Пакет SDK с предоставленной средой сборки

ОТСЛЕЖИВАНИЕ МЕСТОПОЛОЖЕНИЯ

ГНСС

GPS, ГЛОНАСС, BeiDou, Galileo и QZSS

Координаты

Координаты GNSS через WebUI, SMS, TAVL, RMS

NMEA

NMEA 0183

НТРИП (планируется)

Протокол NTRIP (сетевой транспорт RTCM через интернет-протокол)

Серверное программное обеспечение

Поддерживаемое серверное ПО TAVL, RMS

Геозоны

Настраиваемые несколько зон геозон

ВВОД, ВЫВОД

Конфигурируемый ввод-вывод

3 х настраиваемых входа/выхода. Цифровой вход 0–6 В определяется как низкий логический уровень, 8–30 В определяется как высокий логический уровень. Выход с открытым коллектором, максимальный выход 30 В, 300 мА

Аналоговый вход

1 аналоговый вход (0–30 В)

Выходной контроль

HTTP POST/GET, Расписание

События

СМС, электронная почта

Жонглер вводом-выводом

Позволяет установить определенные условия ввода-вывода для инициирования события

СЕРИЙНОСТЬ

RS232

Разъем клеммной колодки: TX, RX, RTS, CTS

РС485

Разъем клеммной колодки: D+, D-, R+, R- (2-х или 4-х проводной интерфейс)

Поддерживаемые скорости передачи

От 300 до 3000000

Количество битов данных

7 или 8

Количество стоповых битов

1 или 2

Паритет

Нет, четный, нечетный

Управление потоком

Нет, RTS/CTS (только для интерфейса RS232), Xon/Xoff

МОЩНОСТЬ

Соединитель

2 контакта в 16-контактной промышленной клеммной колодке

Диапазон входного напряжения

9–30 В пост. тока, защита от обратной полярности, защита от перенапряжения +/-1 кВ 50 мкс макс.

Потребляемая мощность

В режиме ожидания: <1,2 Вт, макс.: <5 Вт

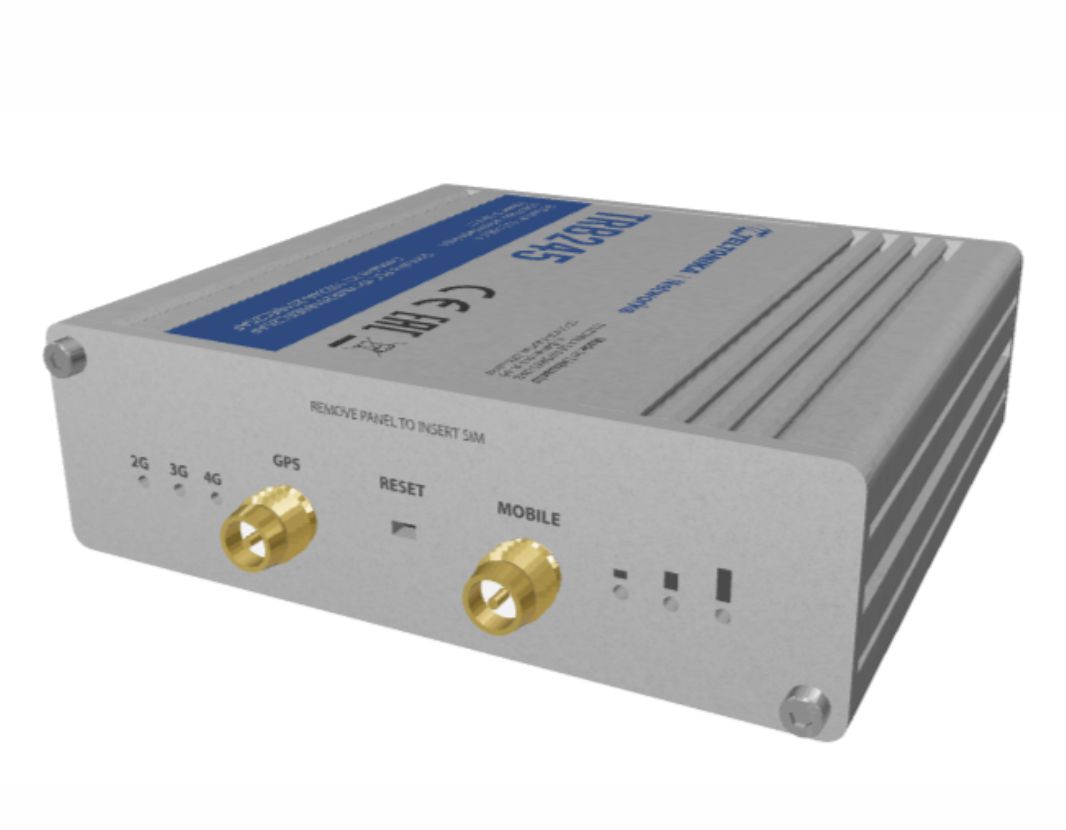

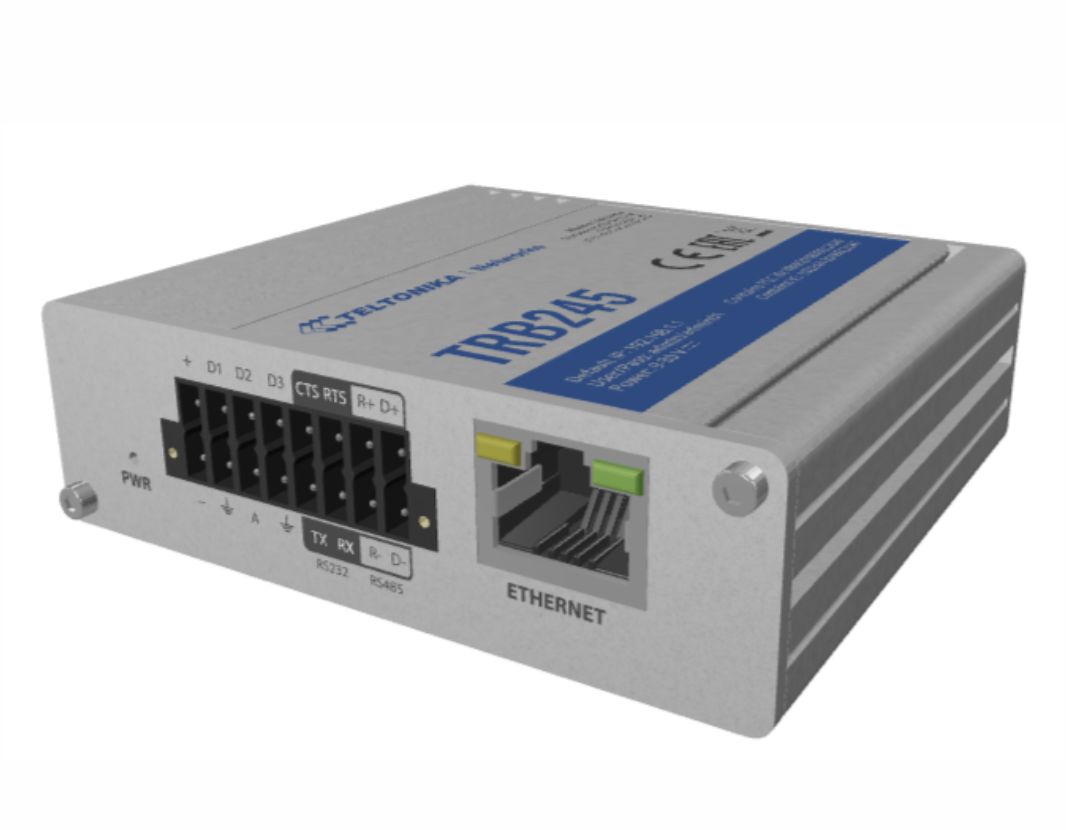

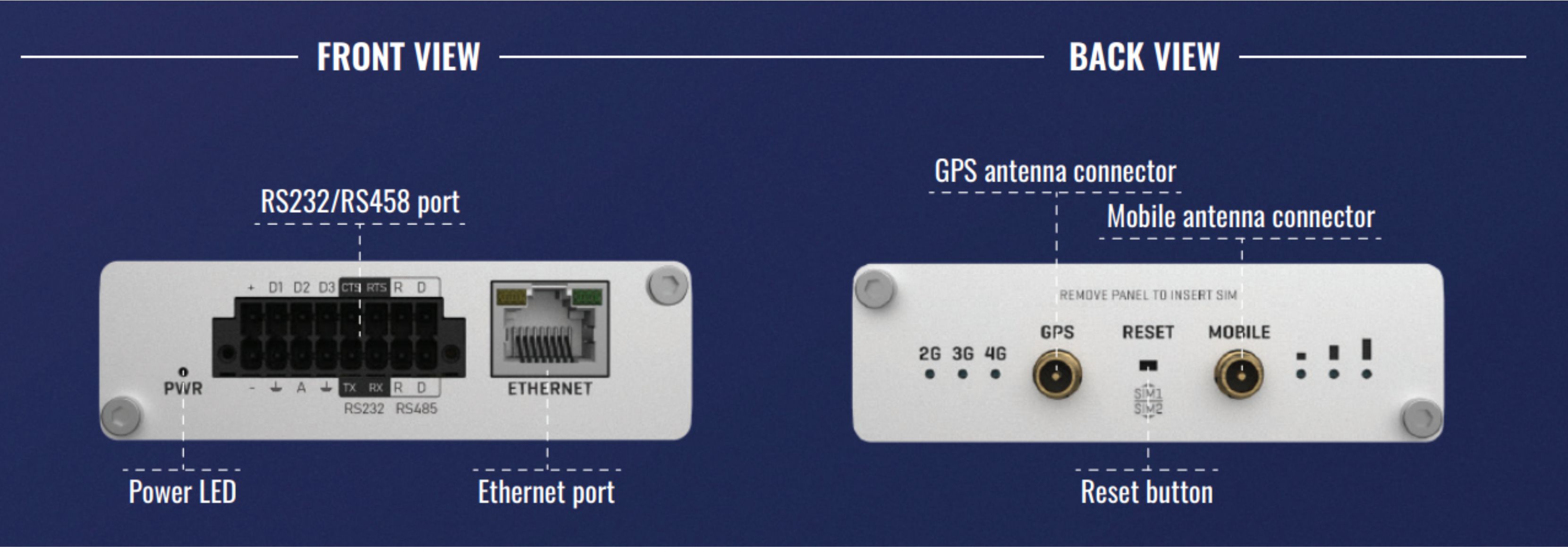

ФИЗИЧЕСКИЕ ИНТЕРФЕЙСЫ (ПОРТЫ, СВЕТОДИОДЫ, АНТЕННЫ, КНОПКИ, SIM-КАРТА)

Ethernet

1 порт RJ45, 10/100 Мбит/с

Ввод/вывод

3 конфигурируемых входа/выхода, 1 аналоговый вход в 16-контактном клеммном блоке

Светодиоды состояния

3 светодиодных индикатора состояния соединения, 3 светодиодных индикатора силы соединения, 1 светодиодный индикатор питания, 1 светодиодный индикатор состояния порта Eth

SIM-карта

2 слота для SIM-карт (Mini SIM — 2FF), 1,8 В/3 В, двойной лоток для SIM-карт

Сила

2 контакта в 16-контактной клеммной колодке

Антенны

1 разъем SMA для LTE, 1 разъем SMA для GNSS

RS232

4 контакта в 16-контактной клеммной колодке (TX, RX, RTS, CTS)

РС485

4 контакта в 16-контактной клеммной колодке (D+, D-, R+, R-)

Перезагрузка

Кнопка перезагрузки/сброса настроек по умолчанию/сброса к заводским настройкам

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Материал корпуса

Алюминиевый корпус с возможностью монтажа на DIN-рейку

Размеры (Ш х В х Г)

83 x 25 x 74.2 мм

Масса

165 г

Варианты монтажа

DIN-рейка, настенный монтаж (необходимы дополнительные комплекты), размещение на плоской поверхности

РАБОЧАЯ СРЕДА

Рабочая Температура

от -40°C до 75°C

Рабочая влажность

от 10% до 90% без конденсации
