Серия коммутаторов DES-1210/ME является идеальным решением для применения в сетях Metro Ethernet. Устройства данной серии оснащены 8/24 портами Fast Ethernet для подключения по меди, а также 2/4 комбо-портами Gigabit/SFP, которые обеспечивают полосу пропускания до 4 Гбит/с и позволяют использовать данные коммутаторы в кольцевой топологии. Защита от статического электричества 6 кВ обеспечивает устойчивость к скачкам напряжения, а полный набор функций безопасности и аутентификации защищает сеть от внутренних и внешних угроз.
Коммутаторы серии DES-1210/ME поддерживают управление доступом 802.1X на основе порта/хоста, возможность создания гостевого VLAN, а также аутентификацию RADIUS/TACACS+ для строгого управления доступом в сети. Функция IP-MAC-Port Binding позволяет администраторам привязать IP-адрес источника к соответствующему МАС-адресу для определенного порта коммутатора, способствуя расширению возможностей управления доступом. Встроенная функция D-Link Safeguard Engine™ обеспечивает идентификацию и приоритезацию пакетов, предназначенных для обработки процессором коммутатора, с целью предотвращения злонамеренных атак, способных помешать нормальному функционированию коммутатора. Кроме того, функция списков управления доступом (ACL) повышает безопасность и производительность сети.
Коммутаторы серии DES-1210/ME поддерживают протоколы Spanning Tree (STP): 802.1D-2004 edition, 802.1w и 802.1s. Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправности любого коммутатора на основном маршруте следования сетевого трафика. Коммутаторы также поддерживают агрегирование каналов 802.3ad, которое обеспечивает объединение в группы несколько портов и, как следствие, увеличение полосы пропускания и повышение отказоустойчивости соединений. Данные модели поддерживают стандарт 802.1p для управления качеством обслуживания (QoS), что позволяет классифицировать трафик в режиме реального времени на 8 уровней приоритетов и 4 очереди. Классификация пакетов осуществляется на основе TOS, DSCP, MAC, IPv4, VLAN ID, номера порта TCP/UDP, типа протокола или содержимого пакетов, определяемого пользователем, и предоставляет возможность гибкой настройки для определенных мультимедийных приложений, таких как VoIP или IPTV.
Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом до 64 Кбит/с для исходящего и входящего трафика. Коммутаторы серии DES-1210/ME также поддерживают функцию управления широковещательным штормом, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Поддержка функции IGMP Snooping позволяет сократить объем многоадресного трафика и оптимизировать производительность сети.
Коммутаторы серии DES-1210/ME поддерживают полный набор функций уровня 2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave и настройку для многоадресного трафика на определенных портах. Благодаря поддержке данного функционала коммутаторы серии DES-1210/ME предоставляют возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке. IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельном VLAN. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.
Дружественный пользователю web-интерфейс обеспечивает простоту управления, а автоматическая настройка DHCP предоставляет функции расширенного управления, позволяя администраторам заранее установить настройки и сохранить их на TFTP-сервере. После этого отдельные коммутаторы могут получить IP-адреса с сервера и загрузить предварительно заданные параметры конфигурации. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и характеристиках, что помогает лучше управлять топологией сети. Кроме того, каждый порт этих коммутаторов поддерживает функцию диагностики кабеля, что помогает определить различные неисправности, например, несоответствие длины кабеля или его характеристик.
Аппаратное обеспечение |
|
Аппаратная версия |
• B2, B3 |
Размеры |
• Ширина для установки в 19-дюймовую стандартную стойку • Высота 1U |

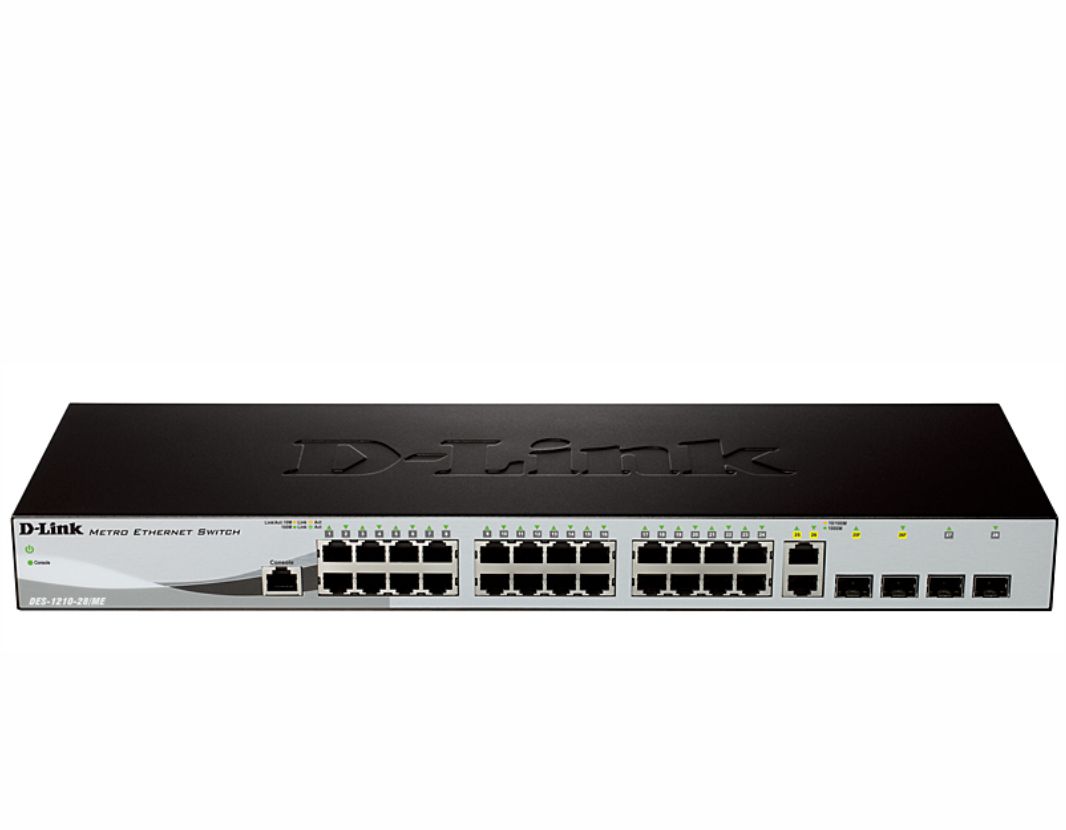

Интерфейсы |
• 24 порта 10/100 BASE-TX • 2 порта 100/1000 SFP • 2 комбо-порта 10/100/1000BASE-T/100/1000 SFP |
Консольный порт |
• RJ-45 |
Индикаторы |
• Power (на устройство) • Console (на устройство) • Link/Active/Speed (на порт) |
Производительность |
|
Коммутационная матрица |
• 12,8 Гбит/с |
Макс. скорость перенаправления 64-байтных пакетов |
• 9,5 Mpps |
Размер таблицы МАС-адресов |
• 8K записей |
SDRAM для CPU |
• 128 МБ DDR2 |
Буфер пакетов |
• 384 КБ |
Flash-память |
• 16 Мб для аппаратной ревизии В2 • 32 Мб для аппаратной ревизии В3 |
Программное обеспечение |
|
Функции уровня 2 |
• Таблица MAC-адресов: 8К • Spanning Tree Protocols - 802.1D STP - 802.1w RSTP - 802.1s MSTP - ФильтрацияBPDU - Root Restriction • Функция Loopback Detection • Агрегирование каналов - Совместимость с 802.3ad - Макс. кол-во групп – 8, 8 портов на группу • Зеркалированиепортов - Поддержка 1 группы зеркалирования - Режимы: One-to-One, Many-to-One, Flow-based (ACL) • L2 Protocol Tunneling (L2PT) |
Многоадресная рассылка уровня 2 |
• IGMP Snooping - IGMP v1/v2 Snooping, v3 awareness - Поддержка 256 групп2 - IGMP Snooping Fast Leave наосновеVLAN/хоста - Report Suppression • IGMP Proxy • MLD Snooping - MLD v1, MLD v2 awareness - Поддержка 256 групп |
VLAN |
• 802.1Q Tagged VLAN • Группы VLAN • Макс. 4K VLAN • VLAN на основе порта • GVRP • Асимметричные VLAN • Макс. 256 динамических VLAN • VLAN Trunking • Double VLAN (Q-in-Q) - Q-in-Q на основе порта - Q-in-Q Selective • VLAN Translation • ISM VLAN • VLAN на основе MAC-адресов • 802.1v VLAN на основе протокола |
Функции уровня 3 |
• IPv6 Neighbor Discovery (ND) • ARP |
Качество обслуживания (QoS) |
• Управление полосой пропускания - На основе порта (входящее/ исходящее, с шагом до 64 Кбит/с) - На основе потока (входящее/ исходящее, с шагом до 64 Кбит/с) - Для входной/выходной очереди (с шагом до 64 Кбит/с) • 4 очереди на порт • Обработка очередей - Strict priority - Weighted Round Robin (WRR) - Strict + WRR • Поддержка следующих действий для потоков - Установка тегов приоритетов 802.1p - Differentiated Services Code Point (DSCP) • CoSна основе: -Порта коммутатора - Очереди приоритетов 802.1p - VLAN ID - MAC-адреса - Ether type - TOS - DSCP - Типа протокола - Порта TCP/UDP |
Списки управления доступом (ACL) |
• До 512 правил доступа • ACL на основе - Порта коммутатора - Приоритета 802.1p - VLAN ID - MAC-адреса - Ether type - TOS - IPv4/v6-адреса - DSCP - Типа протокола - Номера порта TCP/UDP - Класса трафика IPv6 - На основе содержимого пакета • ACL на основе времени • Статистика ACL • Фильтрация интерфейса CPU |
AAA |
• 802.1X - Управление доступом на основе порта - Управление доступом на основе хоста - Identity-driven Policy Assignment (VLAN, ACL,QoS) • Гостевой VLAN • Ведение учетных записей RADIUS/TACACS+ • RADIUS/TACACS+ accounting • 4 уровня учетной записи пользователя |
Безопасность |
• SSH v2 • SSL v3 • Port Security • До 64 MAC-адресов на порт • Защита от широковещательного/ многоадресного/ одноадресного шторма • Сегментация трафика • IP-MAC-Port Binding (IMPB) (IPv4/IPv6) - Проверка пакетов ARP - ND Snooping - Проверка пакетов IP (IPv4/IPv6) - DHCP Snooping (IPv4/IPv6) • D-Link Safeguard Engine • DHCP Server Screening (IPv4/IPv6) • RA Screening (IPv6) • Фильтрация DHCP-клиентов • Предотвращение ARP Spoofing • Предотвращение атак BPDU • Предотвращение атак DoS • TLS |
OAM |
• Диагностика кабеля • 802.3ah EthernetLink OAM • 802.3ah D-Link Unidirectional Link Detection (DULD) • Функция цифрового контроля параметров трансивера DDM (Digital Diagnosics Monitoring) |
Управление |
• Web-интерфейс (поддержка IPv4/IPv6) • Интерфейс командной строки (CLI) • Telnet-сервер/клиент (поддержка Ipv4/IPv6) • TFTP-клиент (IPv4/v6) • Регистрация команд • SNMP v1/v2c/v3 • SNMP Traps • Системный журнал • RMON v1 • RMON v2 - Поддержка группы ProbeConfig • LLDP • BootP/DHCP-клиент • Автоматическая настройка DHCP • DHCP Relay (Поддержка IPv4/IPv6) - DHCP Relay Option 82 - DHCP relay option 12, 37, 38 • Добавление тега PPPoECircuit-ID • Мониторинг CPU • Команда отладки • SNTP • Восстановление пароля • Шифрование пароля • Доверенный хост • Изменение конфигурационного файла с помощьюсинтаксиса CLI • Поддержка двух копий программного обеспечения (только для DES-1210-10/ME/B2 и DES-1210-28/ME/B3) |
MIB |
• RFC 1213 MIB II • RFC 1493Bridge MIB • RFC 1907 SNMPv2 MIB • RFC1757, 2819 RMON MIB • RFC2021 RMONv2 MIB • RFC 1398, 1643, 1650, 2358, 2665 Ether-like MIB • RFC 2674, 4363 802.1p MIB • RFC 2233, 2863 IF MIB • RFC 2618 RADIUS Authentication Client MIB • RFC 2620 RADIUS Accounting Client MIB • RFC 2925 Ping &Traceroute MIB • Private MIB • D-Link Zone Defense MIB |
Стандарт IETF |
• RFC 768 UDP • RFC 791 IP • RFC 792 ICMPv4 • RFC2463, 4443 ICMPv6 • RFC 793 TCP • RFC 826 ARP • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6 • RFC1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP) • RFC2571, RFC2572, RFC2573, RFC2574 SNMP |
IPv6 |
• RFC1981 Path MTU Discovery • RFC2460 IPv6 • RFC2461, 4861 NeighborDiscovery • RFC2462, 4862 IPv6 Stateless Address Auto-configuration • RFC2464 IPv6 Neighbor over Ethernet and definition • RFC 3513, 4291 Архитектура адресации IPv6 • RFC 2893, 4213 Двойной стек IPv4/IPv6 • IPv6 ReadyLogoPhase 2 |
Физические параметры и условия эксплуатации |
|
MTBF |
• 424,757 часов |
Уровень шума |
• 0 дБ |
Тепловыделение |
• 54,25 БТЕ/час |

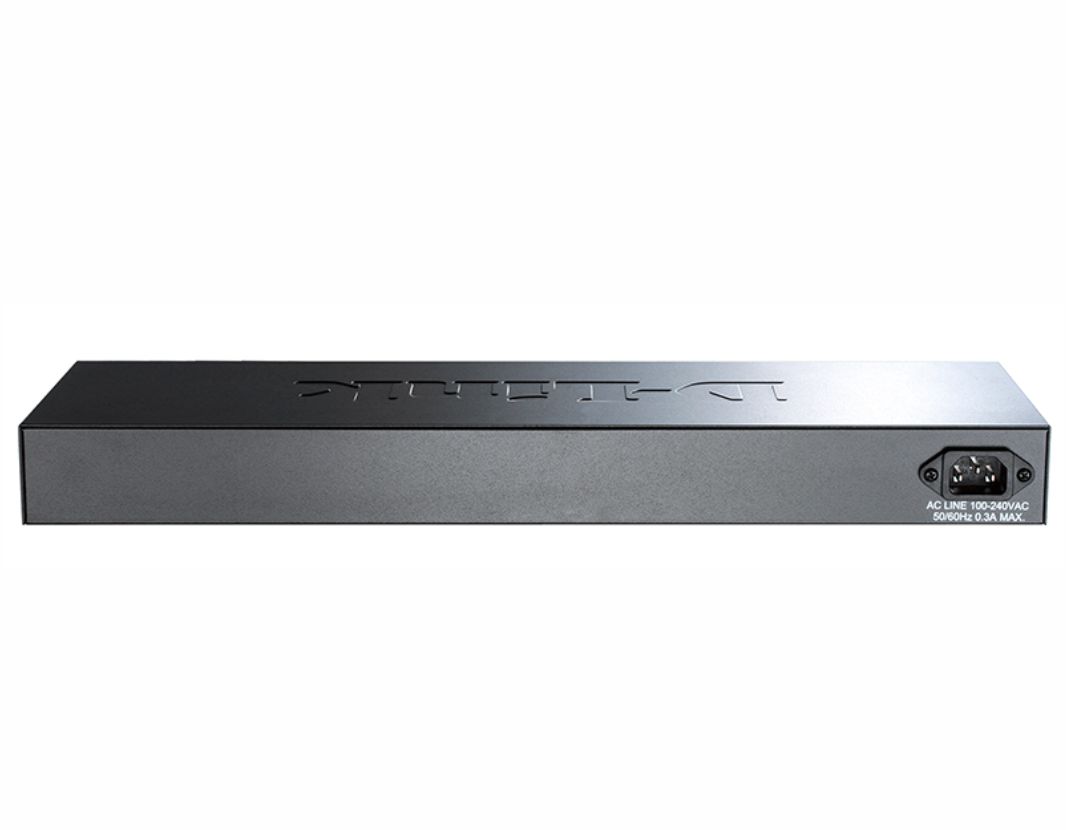

Входное напряжение |
• 100-240 В переменного тока, 50/60 Гц |
Макс. потребляемая мощность |
• 15,5 Вт |
Размеры |
• 440 x 140 x 44 мм |
Система вентиляции |
• Пассивная |
Защита от статического электричества |
• Все порты 10/100 Мбит/с поддерживают стандарт IEC61000-4-5 10/700us встроенной защиты от статического электричества6 кВ |
Рабочая температура |
• От -5 до 55 C |
Температура хранения |
• От -40 до 70 C |
Рабочая влажность |
• От 10% до 90% (безконденсата) |
EMI |
• FCC Class A • CE Class A |
Сертификаты безопасности |
• CE • CE LVD • UL/cUL |
Сертификат стороннего производителя |
• IPv6 Ready |
Сертификаты:
Декларация о соответствии ЕАЭС N RU Д-TW.РА03.В.50373/22 , срок действия до 11.05.2027
Декларация о соответствии в области связи на DES-1210-28/ME
Экспертное заключение № 77.01.16.П.0006294.04.11 от 27.04.2011
Декларация о соответствии ЕАЭС N RU Д-TW.БЛ08.В.02600/20, срок действия до 25.02.2025
