Модель

Одна фаза

RT-5K / RT-6K / RT-8K / RT-10K

Три фазы

RT-15K3P / RT-20K3P

Номинальная мощность

● RТ-5K

5 кВА / 5 кВт

● RТ-6K

6 кВА / 6 кВт

● RТ-8K

8 кВА / 8 кВт

● RТ-10K

10 кВА / 10 кВт

● RТ-15K

15 кВА / 15 кВт

● RТ-20K

20 кВА / 20 кВт

Вход

Диапазон напряжения

● RT-5K/6K/8K/10K

100~280 В (одна фаза, 2 провода плюс заземление)

100~175 В с линейным понижением номинальной мощности при нагрузке 50 ~ 100 %

● RT-15K3P/20K3P

138~485 В (три фазы, 4 провода плюс заземление)

138~305 В с линейным понижением номинальной мощности при нагрузке 40~100 %

Частота

40~70 Гц

Коэффициент мощности

> 0,99 (при полной нагрузке)

Коэффициент нелинейных искажений тока (iTHD)

< 3%

Входные подключения

● RT-5K/6K/8K/10K

Вводной клеммный блок x 1

● RT-15K3P/20K3P

Вводной клеммный блок x 1, Вводной клеммный блок байпаса x 1

Выход

Коэффициент мощности

Единица

Напряжение

● RT-5K/6K/8K/10K

200, 208, 220, 230, 240 В перем. тока (одна фаза)

● RT-15K3P/20K3P

380, 400, 415 В перем. тока (три фазы) или 220, 230, 240 В перем. тока (одна фаза)

Частота

50/60 Гц ± 0,05 Гц

Коэффициент нелинейных искажений напряжения

< 2% (при линейной нагрузке)

Перегрузочная способность

● RT-5K/6K/8K/10K

≤ 105%: непрерывная работа

 106~125%: 5 мин.

 126~150%: 1 мин.

 > 150%: 500 мс

● RT-15K3P/20K3P

≤ 105%: непрерывная работа

 106~125%: 2 мин.

 126~150%: 30 с

 > 150%: 200 мс

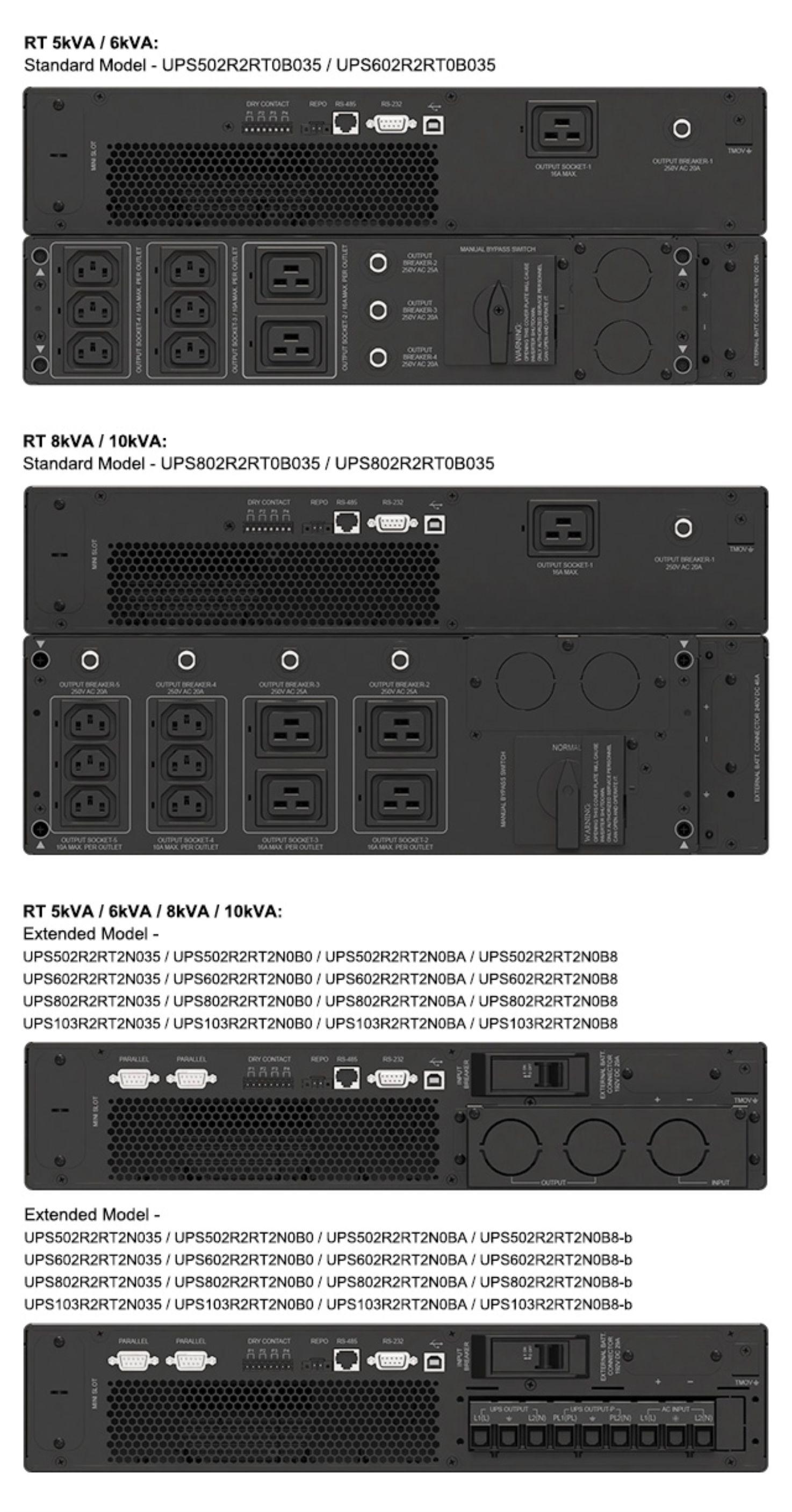

Розетки

Модель со стандартным временем автономной работы

● RT-5K/6K

C13x6, C19x2, клеммный блок x 1, Группа выходных розеток: C19x1

● RT-8K/10K

C13x6, C19x4, клеммный блок x 1, Группа выходных розеток: C19x1

Модель со увеличенным временем автономной работы

● RT-5K/6K/8K/10K

Клеммный блок x 1, Группа выходных розеток: клеммный блок x 1

Три фазы

● RT-15K3P/20K3P

Клеммный блок x 1

КПД

Нормальный режим

● RT-5K/6K/8K/10K

До 95,5%

● RT-15K3P/20K3P

До 96,5%

Экономичный режим

До 99%

Напряжение батареи

Модель со стандартным временем автономной работы

● RT-5K/6K

192 В пост. тока

● RT-8K/10K

240 В пост. тока

Модель со увеличенным временем автономной работы

● RT-5K/6K/8K/10K

±144 В пост. тока*, ±192 ~ 264 В пост. тока

Три фазы

● RT-15K3P/20K3P

±144 В пост. тока*, ±192 ~ 264 В пост. тока

Зарядный ток

Модель со стандартным временем автономной работы

● RT-5K/6K

1A (по умолчанию)

● RT-8K/10K

1,5A (по умолчанию)

Модель со увеличенным временем автономной работы

● RT-5K/6K/8K/10K

До 8 А

Три фазы

● RT-15K3P/20K3P

До 8 А

Номинальное время автономной работы

Модель со стандартным временем автономной работы - При нагрузке 75%

● RT-5K

7,5 мин.

● RT-6K

5,5 мин.

● RT-8K

9 мин.

● RT-10K

6 мин.

● RT-15K3P/20K3P

В зависимости от требуемой заказчиком конфигурации

Модель со стандартным временем автономной работы - При полной нагрузке

● RT-5K

5 мин.

● RT-6K

3 мин.

● RT-8K

5 мин.

● RT-10K

3,5 мин.

Модель со увеличенным временем автономной работы

В зависимости от требуемой заказчиком конфигурации

Уровень шума

● RT-5K/6K

48 дБ

● RT-8K/10K

50 дБ

● RT-15K3P/20K3P

54 дБ

Дисплей

ЖК дисплей с многоязычным интерфейсом

Коммуникационные интерфейсы

1 слот MINI, 2 параллельных порта**, 2 порта USB, 1 порт RS232***, 1 порт RS485, 1 порт REPO / ROO (дистанционное аварийное отключение электропитания / дистанционное вкл/откл. инвертора), 4 сухих контакта

Физические характеристики

Размеры (Ш х Г х В)

Модель со стандартным временем автономной работы

● RT-5K/6K

440 x 665 x 176 мм

● RT-8K/10K

440 x 750 x 218 мм

Модель со увеличенным временем автономной работы

440 x 610 x 89 мм

● RT-5K/6K

440 x 430 x 88,2 мм

● RT-8K/10K

440 x 565 x 88,2 мм

● RT-15K3P/20K3P

440 x 760 x 88,2 мм

Масса

Модель со стандартным временем автономной работы

● RT-5K/6K

54 кг

● RT-8K/10K

85,5 кг

Модель со увеличенным временем автономной работы

28 кг

● RT-5K/6K

10,9 кг

● RT-8K/10K

15,2 кг

● RT-15K3P/20K3P

22,5 кг

Условия окружающей среды

Рабочая температура

От 0°C до 50°C***

Относительная влажность воздуха

От 5% до 95% (без конденсации)
