МОБИЛЬНЫЙ

Мобильный модуль

4G (LTE) — Cat 4 до 150 Мбит/с, 3G — до 42 Мбит/с, 2G — до 236,8 кбит/с

SIM-переключатель

2 SIM-карты, случаи автоматического переключения: слабый сигнал, ограничение данных, ограничение SMS, роуминг, отсутствие сети, отказ в сети, сбой подключения для передачи данных, защита SIM-карты от простоя

Статус

Мощность сигнала (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, количество отправленных/полученных байтов, полоса пропускания, IMSI, ICCID

SMS

Статус SMS, конфигурация SMS, отправка/чтение SMS через HTTP POST/GET, EMAIL в SMS, SMS в EMAIL, SMS в HTTP, SMS в SMS, запланированные SMS, автоответчик SMS, SMPP

Черный/Белый список

Черный/белый список операторов

Управление группой

Блокировка диапазона, отображение состояния используемого диапазона

Точка доступа

Auto APN

Мост

Прямое соединение (мост) между мобильным интернет-провайдером и устройством в локальной сети

Проходимость

Маршрутизатор назначает свой мобильный IP-адрес WAN другому устройству в локальной сети

Несколько PDN (опции)

Возможность использовать разные PDN для множественного доступа к сети и услуг

БЕСПРОВОДНОЙ

Беспроводной режим

IEEE 802.11b/g/n, точка доступа (AP), станция (STA)

Безопасность Wi-Fi

WPA2-предприятие — PEAP, WPA2-PSK, WEP, WPA-EAP, WPA-PSK; AES-CCMP, TKIP, режимы автоматического шифрования, разделение клиентов

SSID

Скрытый режим SSID и контроль доступа на основе MAC-адреса

Пользователи Wi-Fi

До 100 одновременных подключений

Беспроводная точка доступа

Captive-портал (Hotspot), внутренний/внешний сервер Radius, встроенная настраиваемая целевая страница

ETHERNET

глобальная сеть

1 порт WAN (можно настроить на LAN) 10/100 Мбит/с, соответствие стандартам IEEE 802.3, IEEE 802.3u, поддержка автоматического определения MDI/MDIX

локальная сеть

3 порта LAN, 10/100 Мбит/с, соответствие стандартам IEEE 802.3, IEEE 802.3u, поддержка авто-MDI/MDIX

СЕТЬ

Маршрутизация

Статическая маршрутизация, динамическая маршрутизация (BGP, OSPF v2, RIP v1/v2, NHRP)

Сетевые протоколы

TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SMNP, MQTT, Wake Он-лайн (WOL)

Поддержка сквозной передачи VoIP

Помощники NAT протокола H.323 и SIP-alg, обеспечивающие правильную маршрутизацию пакетов VoIP

Мониторинг соединения

Ping Reboot, Wget Reboot, Periodic Reboot, LCP и ICMP для проверки канала

Брандмауэр

Переадресация портов, правила трафика, пользовательские правила

DHCP

Статическое и динамическое распределение IP, DHCP Relay, Relayd

QoS / интеллектуальное управление очередью (SQM)

Постановка приоритета трафика в очередь по источнику/назначению, сервису, протоколу или порту, WMM, 802.11e

DDNS

Поддерживается >25 поставщиков услуг, другие можно настроить вручную

Сетевое резервное копирование

Варианты VRRP, Mobile, Wired и WiFi WAN, каждый из которых может использоваться в качестве резервного, с использованием автоматического аварийного переключения

Балансировки нагрузки

Сбалансируйте свой интернет-трафик через несколько подключений WAN

SSHFS (опции)

Возможность монтировать удаленную файловую систему по протоколу SSH (недоступно в стандартной прошивке)

БЕЗОПАСНОСТЬ

Аутентификация

Общий ключ, цифровые сертификаты, сертификаты X.509

Брандмауэр

Предварительно настроенные правила брандмауэра могут быть включены через веб-интерфейс, неограниченная конфигурация брандмауэра через интерфейс командной строки; ДМЗ; НАТ; НАТ-Т

Предотвращение атак

Предотвращение DDOS (защита от SYN-флуда, предотвращение атак SSH, предотвращение атак HTTP/HTTPS), предотвращение сканирования портов (флаги SYN-FIN, SYN-RST, X-mas, флаги NULL, атаки сканирования FIN)

VLAN

Разделение VLAN на основе портов и тегов

Мобильный контроль квоты

Настройте пользовательские лимиты данных для обеих SIM-карт

ВЕБ-фильтр

Черный список для блокировки нежелательных веб-сайтов, белый список для указания только разрешенных сайтов

Контроль доступа

Гибкое управление доступом к пакетам TCP, UDP, ICMP, фильтр MAC-адресов

Безопасная загрузка

Проверка криптографической целостности каждого процесса загрузки системы (доступно на устройстве со специальным кодом заказа RUT950U072C0).

VPN

OpenVPN

Несколько клиентов и серверов могут работать одновременно, 12 методов шифрования

Шифрование OpenVPN

DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, АЭС-192-ЦВС, АЭС-256-ЦВС

IPsec

IKEv1, IKEv2, поддерживает до 4 туннелей (экземпляров) VPN IPsec с 5 методами шифрования (DES, 3DES, AES128, AES192, AES256)

GRE

GRE-туннель

РРТР, L2TP

Службы клиент/сервер могут работать одновременно

Stunnel

Прокси, предназначенный для добавления функциональности TLS-шифрования к существующим клиентам и серверам без каких-либо изменений в коде программ.

ДМВПН

Метод построения масштабируемых IPsec VPN

SSTP

Поддержка экземпляра клиента SSTP

нулевой уровень

Нулевой уровень VPN

WireGuard

Поддержка клиента и сервера WireGuard VPN

МОДБУС

ПОДЧИНЕННЫЙ MODBUS TCP

ID-фильтрация

Отвечать на один идентификатор в диапазоне [1;255] или любой

Разрешить удаленный доступ

Разрешить доступ через WAN

Пользовательские регистры

Запросы блока настраиваемых регистров MODBUS TCP, которые считывают/записывают файл внутри маршрутизатора и могут использоваться для расширения функциональности ведомого устройства MODBUS TCP.

ВЕДУЩИЙ MODBUS TCP

Поддерживаемые функции

01, 02, 03, 04, 05, 06, 15, 16

Поддерживаемые форматы данных

8 бит: INT, UINT; 16 бит: INT, UINT (сначала старший или младший бит); 32 бита: число с плавающей запятой, INT, UINT (ABCD (обратный порядок байтов), DCBA (обратный порядок байтов), CDAB, BADC)

ДАННЫЕ MODBUS НА СЕРВЕР

Протокол

HTTP(S), MQTT, Azure MQTT

ШЛЮЗ MQTT

MQTT-шлюз

Позволяет отправлять команды и получать данные от MODBUS Master через брокера MQTT.

ДНП3

Поддерживаемые режимы

Мастер TCP, удаленная станция DNP3

МОНИТОРИНГ И УПРАВЛЕНИЕ

WEB UI

HTTP/HTTPS, состояние, конфигурация, обновление прошивки, интерфейс командной строки, устранение неполадок, журнал событий, системный журнал, журнал ядра

FOTA

Обновление прошивки с сервера, автоматическое уведомление

SSH

SSH (v1, v2)

SMS

Статус SMS, настройка SMS, отправка/чтение SMS через HTTP POST/GET

Call

Перезагрузка, состояние, включение/выключение Wi-Fi, включение/выключение мобильных данных, включение/выключение вывода

MQTT

Брокер MQTT, издатель MQTT

SNMP

SNMP (v1, v2, v3), ловушка SNMP

JSON-RPC

API управления через HTTP/HTTPS

MODBUS

Состояние/управление MODBUS TCP

RMS, среднеквадратичное значение

Система удаленного управления Teltonika (RMS)

ПЛАТФОРМЫ IoT

Облако вещей

Позволяет отслеживать: данные устройства, мобильные данные, информацию о сети, доступность

ThingWorx

Позволяет отслеживать: тип WAN, имя мобильного оператора WAN IP, мощность мобильного сигнала, тип мобильной сети.

Кумулятивность

Позволяет отслеживать: модель устройства, версию и серийный номер, идентификатор мобильной соты, ICCID, IMEI, тип подключения, оператора, уровень сигнала, тип WAN и IP-адрес.

Центр IoT Azure

Может отправлять IP-адрес устройства, количество отправленных/полученных байтов/состояние соединения 3G, состояние подключения к сети, IMEI, ICCID, модель, производитель, серийный номер, версия, IMSI, состояние Sim, состояние PIN-кода, сигнал GSM, WCDMA RSCP WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, оператор, номер оператора, тип подключения, температура, количество PIN-кодов к серверу Azure IoT Hub

ПРОШИВКА/КОНФИГУРАЦИЯ

WEB UI

Обновление FW из файла, проверка FW на сервере, профили конфигурации, резервная копия конфигурации, точка восстановления

FOTA

Обновить FW/конфигурацию с сервера

RMS

Обновить FW/конфигурацию для нескольких устройств

Сохранить настройки

Обновите FW без потери текущей конфигурации

НАСТРОЙКА ПРОШИВКИ

Операционная система

RutOS (ОС Linux на базе OpenWrt)

Поддерживаемые языки

Оболочка Busybox, Lua, C, C++

Инструменты разработки

Пакет SDK с предоставленной средой сборки

ВВОД, ВЫВОД

Вход

1 цифровой вход, 0–5 В определяется как низкий логический уровень, 8–30 В определяется как высокий логический уровень

Выход

1 цифровой выход с открытым коллектором, макс. выход 30 В, 300 мА

События

СМС, ЭЛЕКТРОННАЯ ПОЧТА, RMS

МОЩНОСТЬ

Соединитель

4-контактная промышленная розетка постоянного тока

Диапазон входного напряжения

9 – 30 В постоянного тока, защита от обратной полярности; защита от перенапряжения > 31 В пост. тока, 10 мкс макс.

PoE (пассивный)

Пассивный PoE по запасным парам. Возможность включения через порт LAN, несовместимость со стандартами IEEE802.3af, 802.3at и 802.3b

Потребляемая мощность

< 2 Вт в режиме ожидания, < 7 Вт Макс.

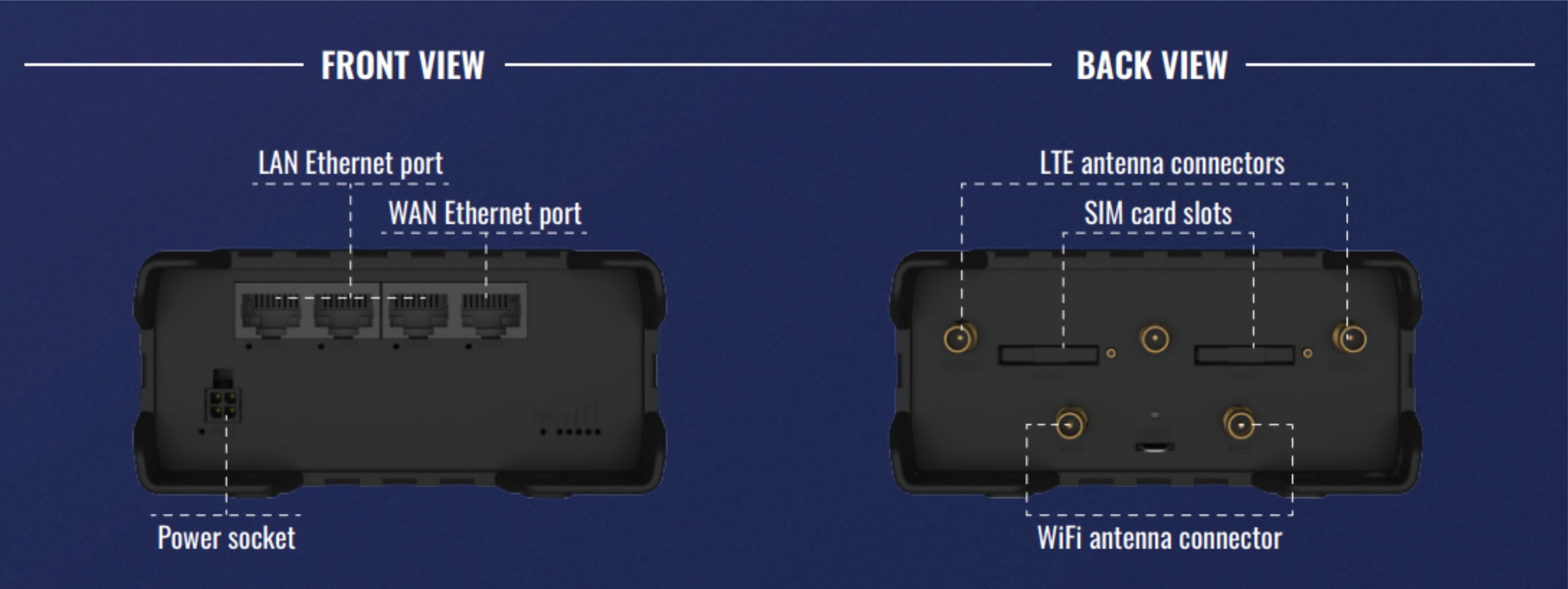

ФИЗИЧЕСКИЕ ИНТЕРФЕЙСЫ (ПОРТЫ, СВЕТОДИОДЫ, АНТЕННЫ, КНОПКИ, SIM-КАРТА)

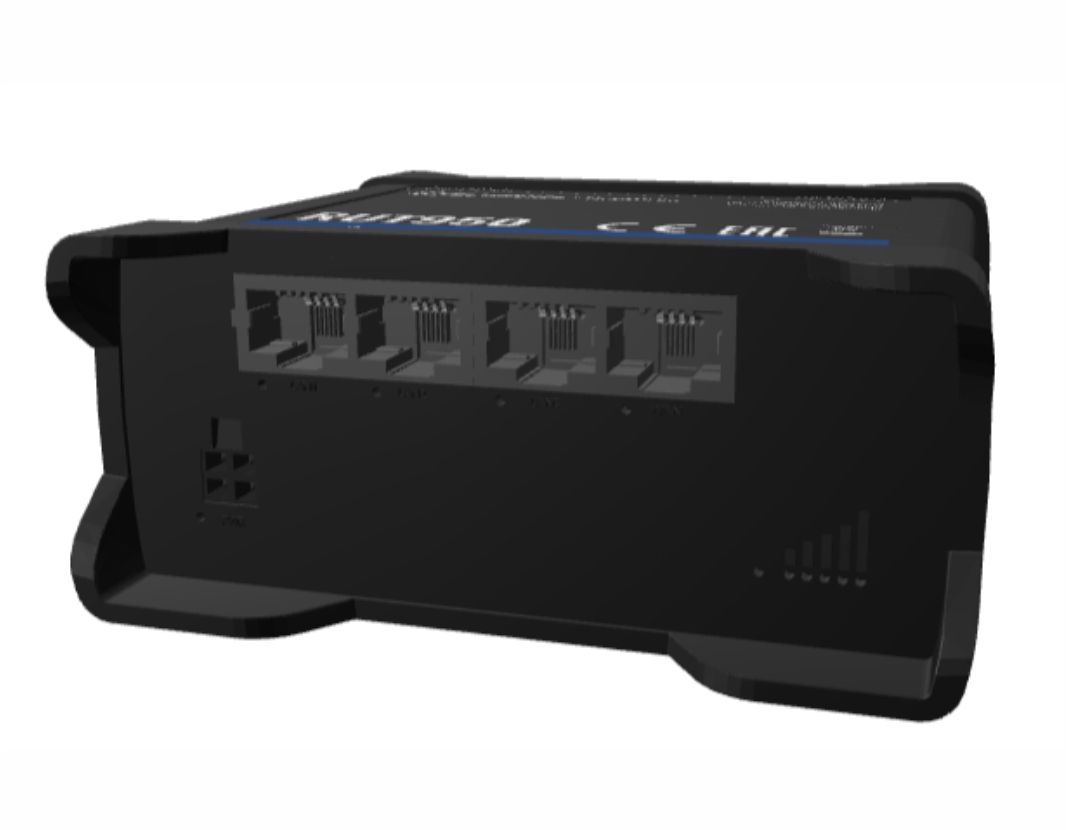

Ethernet

4 порта RJ45, 10/100 Мбит/с

ввод/вывод

1 цифровой вход, 1 цифровой выход на 4-контактном разъеме питания (доступно с версии HW 1600)

Светодиоды состояния

1 двухцветный светодиодный индикатор состояния подключения, 5 светодиодных индикаторов силы соединения, 4 светодиодных индикатора состояния локальной сети, 1 светодиодный индикатор питания

SIM-карта

2 слота для SIM-карт (Mini SIM - 2FF), 1,8 В/3 В, внешние держатели для SIM-карт, eSIM (опционально)

Сила

1 х 4-контактный разъем постоянного тока

Антенны

2 разъема SMA для LTE, 2 разъема RP-SMA для антенных разъемов WiFi

Перезагрузка

Кнопка перезагрузки/сброса к заводским настройкам

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Материал корпуса

Алюминиевый корпус, пластиковые панели

Размеры (Ш х В х Г)

110 х 50 х 100 мм

Масса

280 г

Варианты монтажа

DIN-рейка, размещение на плоской поверхности

РАБОЧАЯ СРЕДА

Рабочая Температура

от -40°C до 75°C

Рабочая влажность

от 10% до 90% без конденсации

Рейтинг защиты от проникновения

IP30

НОРМАТИВНЫЕ ОДОБРЕНИЯ И ТИПОВЫЕ ОДОБРЕНИЯ

нормативный

CE/RED, FCC, IC, PTCRB, RCM, EAC, CCC, RoHS, WEEE, рейтинг IP, Anatel, GCF, одобрение TRA, REACH, DNV GL, Декларация безопасности программного обеспечения, Таиланд NBTC, Украина UCRF, Сертификация WiFi, SDPPI (ПОСТЕЛЬ)

Оператор

АТ&Т, Веризон

ИММУНИТЕТ ЭМИ

Стандарты

Проект EN 301 489-1 V2.2.0, проект EN 301 489-17 V3.2.0, проект EN 301 489-19 V2.1.0, проект EN 301 489-52 V1.1.0 FCC 47 CFR Part 15B (2018), ANSI C63 .4 (2014)

ЭСР

EN61000-4-2:2009
