Обзор

Предполагаемое применение

Резервный источник питания для дома.

Выход

Частота электросети

50 Гц

Выходная мощность (Вт)

2400

Номинальная выходная мощность (Вт)

2400

Пиковая выходная мощность (Вт)

4800

Номинальное выходное напряжение

230 В

Регулировка выходного напряжения

При питании от сети переменного тока: поддерживается питание номинальным напряжением 230 В правильной синусоидальной формы от сети электропитания. При питании от преобразователя: поддерживается питание импульсно-модулируемым напряжением 230 В (+/-5%) со ступенчатой аппроксимацией синусоиды.

Регулировка выходной частоты

50 Hz (+/- 0.3 Hz)

Защита от перегрузки

Содержит автоматический выключатель номиналом 10 А для системы зарядки и 15 А для выходных нагрузок переменного тока.

Количество и тип выходных розеток

Кабельное подключение

Вход

Номинальное(-ые) поддерживаемое(-ые) значение(-я) входного напряжения

230 В~

Рекомендуемые источники электропитания

Вход постоянного тока: Необходим источник питания 24 В=, способный обеспечивать ток 112 А в течение требуемого времени (при использовании полной постоянной мощности; в режимах OverPower и DoubleBoost требования по току возрастают). В случае применения прибора на автомобилях рекомендуется выполнить фиксированное кабельное подключение (оно должно выполняться профессионалом) и использовать предохранитель номиналом 300 А.

Максимальный входной ток /мощность

Вход постоянного тока: полная длительная нагрузка 112 А при напряжении 24 В=. Вход питания от электросети: 17 А при напряжении 230 В~ с полной нагрузкой преобразователя и зарядного устройства (максимальный ток 7 А в режиме только зарядного устройства / при комбинированной входной нагрузке для питания зарядного устройства и выхода переменного тока автоматически управляется по схеме 66%-33%-0% в зависимости от выходной нагрузки с использованием ограничительных уставок – для информации о настройках см. руководство по эксплуатации).

Тип входного подключения

Вход постоянного тока: колодка из 2 клемм с винтовым креплением. Вход питания от электросети: фиксированное кабельное подключение через встроенную распределительную коробку с защитной крышкой.

Совместимость по напряжению (В~)

230

Совместимость по напряжению (В=)

24

Батарея

Продление времени работы от батарей

Время работы можно продлить за счет подключения любого количества батарей наливного или гелевого типа (приобретаются отдельно).

Системное напряжение постоянного тока (В)

24

Дополнительный блок аккумуляторных батарей (опция)

Герметичная свинцово-кислотная батарея модели 98-121 (приобретается отдельно)

Ток заряда батареи

30 А

Интерфейс , предупреждения и управления

Переключатели

3-позиционный переключатель (вкл/выкл/дистанционное управление) обеспечивает простое включение и выключение прибора, а также переход в режим автоматического переключения или дистанционного управления, при котором осуществляется удаленное включение и выключение преобразователя в случае использования дополнительного дистанционного выключателя APSRM4 (приобретается отдельно), когда прибор используется в режиме преобразователя. В режиме бесперебойного питания от электросети этот режим позволяет автоматически переключаться с питания от сети на батарею, чтобы обеспечивать непрерывную подачу напряжения переменного тока на подключенные нагрузки.

Светодиоды на передней панели

Набор из 6 светодиодных индикаторов постоянно сигнализирует о состоянии нагрузки в процентном выражении (6 уровней) и уровне заряда батареи (7 уровней). Значения сигналов описаны в руководстве по эксплуатации.

Физические параметры

Габаритные размеры в упаковке (ВхШхГ, см)

34.29 x 38.1 x 54.61

Масса брутто (кг)

19.5

Габаритные размеры прибора (ВхШхГ, см)

18.42 x 21.59 x 41.28

Масса прибора (кг)

17.3

Метод охлаждения

Вентилятор с регулировкой скорости вращения

Материал конструкции

Поликарбонат

Тип

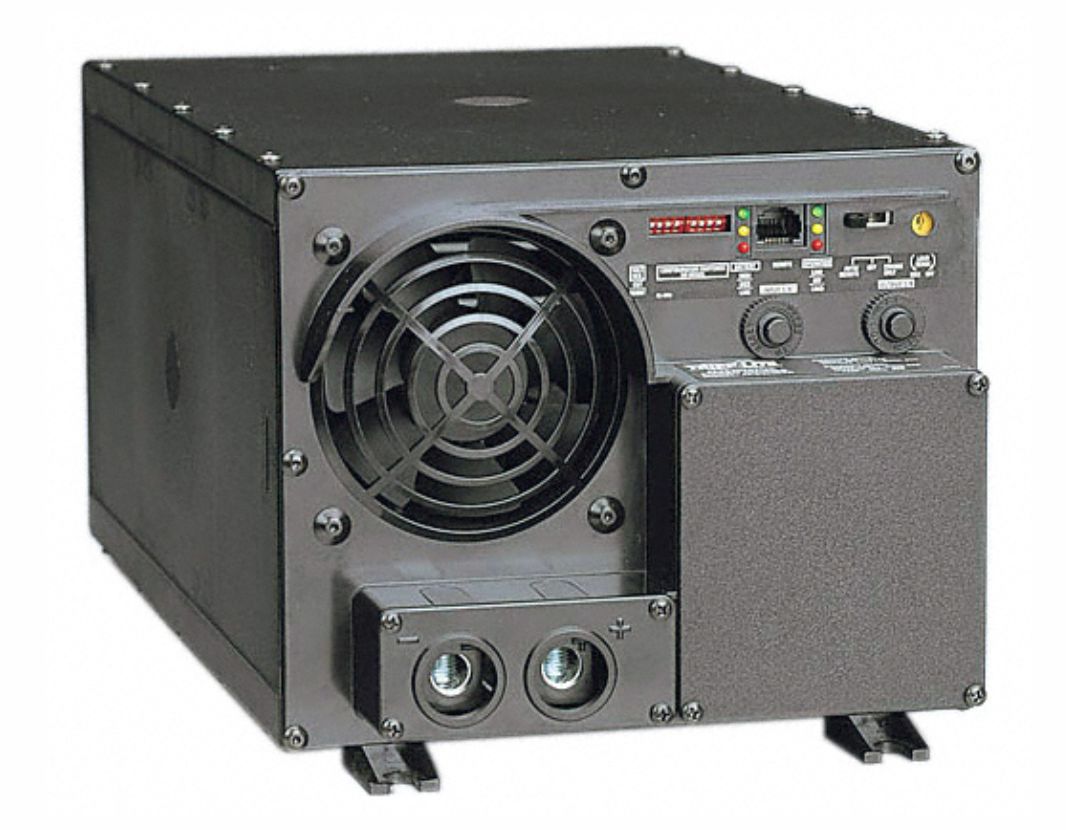

Мощный преобразователь напряжения со встроенным зарядным устройством

Поддерживаемые форм-факторы

Монтажные проушины позволяют выполнить стационарный монтаж преобразователя на любой горизонтальной поверхности (для дополнительной информации по установке см. руководство по эксплуатации).

Условия окружающей среды

Относительная влажность

0-95%, без образования конденсата.

Переключение на батарею

Время переключения (из режима сетевого питания в режим питания от батарей)

20 миллисекунд (стандартное значение, достаточное для большинства компьютеров, серверов и сетевого оборудования — проверьте время переключения на совместимость с нагрузкой, используемой в прикладных задачах с подключением к ИБП)

Нижнее напряжение для перехода на питание от батарей

В автоматическом режиме при работе от сети преобразователь/зарядное устройство переключается на батарею при понижении напряжения сети до 144 В (пользователь может настроить значения 163, 182 и 201 В — см. руководство по эксплуатации)

Верхнее напряжение для перехода на питание от батарей

В автоматическом режиме при питании от сети преобразователь/зарядное устройство переключается на питание от батарей при повышении напряжения сети до 259 В (пользователь может выбрать значение 264 В — см. руководство по эксплуатации)

Специальные возможности

Чувствительность к нагрузке

Функция измерения значения нагрузки позволяет автоматически включать и выключать преобразователь вместе с включением и выключением подсоединенного оборудования. Измерительный потенциометр на передней панели, используемый для определения уровня нагрузки, можно настраивать на включение или выключение преобразователя в зависимости от любого уровня нагрузки, вплоть до 150 Вт.

Возможность дистанционного управления

Да
