МОБИЛЬНЫЙ

Мобильный модуль

4G (LTE) — Cat 4 до 150 Мбит/с, 3G — до 42 Мбит/с, 2G — до 236,8 кбит/с

Статус

Мощность сигнала (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP Количество переданных/полученных байтов, полоса пропускания, IMSI, ICCID.

SMS

Статус SMS, настройка SMS, отправка/чтение SMS через HTTP POST/GET, EMAIL в SMS, SMS в EMAIL, SMS в HTTP, SMS в SMS, запланированные SMS, автоответчик SMS, утилиты вызовов

USSD

Поддерживает отправку и чтение сообщений неструктурированных дополнительных служебных данных.

Черный/Белый список

Черный/белый список операторов

Управление группой

Блокировка диапазона, отображение состояния используемого диапазона

Точка доступа

Auto APN

Мост

Прямое соединение (мост) между мобильным интернет-провайдером и устройством в локальной сети

Проходимость

Шлюз назначает свой мобильный IP-адрес WAN другому устройству в локальной сети

Несколько PDN (опции)

Возможность использовать разные PDN для множественного доступа к сети и услуг (опционально)

ETHERNET

локальная сеть

1 порт RJ45, 10/100/1000 Мбит/с, поддержка автоматического кроссовера MDI/MDIX

СЕТЬ

Сетевые протоколы

TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SMTP, SSL v3, TLS, PPP, PPPoE, SSH, DHCP, SNMP, MQTT, Wake on LAN (WOL)

Маршрутизация

Статическая маршрутизация

Мониторинг соединения

Ping Reboot, Wget Reboot, Periodic Reboot, LCP и ICMP для проверки канала

Брандмауэр

Перенаправление портов, правила трафика, пользовательские правила

DHCP

Статическое и динамическое распределение IP-адресов

QoS / Smart Queue Management (SQM) (планируется)

Постановка приоритета трафика в очередь по источнику/назначению, сервису, протоколу или порту

DDNS

Поддерживается >25 поставщиков услуг, другие можно настроить вручную

SSHFS

Возможность монтирования удаленной файловой системы по протоколу SSH

БЕЗОПАСНОСТЬ

Аутентификация

Общий ключ, цифровые сертификаты, сертификаты X.509

Брандмауэр

Предварительно настроенные правила брандмауэра могут быть включены через веб-интерфейс, неограниченная конфигурация брандмауэра через интерфейс командной строки; ДМЗ; НАТ; НАТ-Т

Предотвращение атак

Предотвращение DDOS (защита от SYN-флуда, предотвращение атак SSH, предотвращение атак HTTP/HTTPS), предотвращение сканирования портов (флаги SYN-FIN, SYN-RST, X-mas, флаги NULL, атаки сканирования FIN)

Мобильный контроль квоты

Настройте пользовательские лимиты данных для обеих SIM-карт

ВЕБ-фильтр

Черный список для блокировки нежелательных веб-сайтов, белый список для указания только разрешенных сайтов

Контроль доступа

Гибкое управление доступом к пакетам TCP, UDP, ICMP, фильтр MAC-адресов

VPN

OpenVPN

Несколько клиентов и серверов могут работать одновременно, 12 методов шифрования

Шифрование OpenVPN

DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, АЭС-192-ЦВС, АЭС-256-ЦВС

IPsec

IKEv1, IKEv2, поддерживает до 4 туннелей (экземпляров) VPN IPsec с 5 методами шифрования (DES, 3DES, AES128, AES192, AES256)

GRE

GRE-туннель

РРТР, L2TP

Службы клиент/сервер могут работать одновременно, поддержка L2TPv3

нулевой уровень

Нулевой уровень VPN

WireGuard

Поддержка клиента и сервера WireGuard VPN

МОДБУС

ПОДЧИНЕННЫЙ MODBUS TCP

ID-фильтрация

Отвечать на один идентификатор в диапазоне [1;255] или любой

Разрешить удаленный доступ

Разрешить доступ через WAN

Пользовательские регистры

Пользовательский блок регистров MODBUS TCP, который позволяет читать/записывать файл внутри маршрутизатора и может использоваться для расширения функциональности ведомого устройства MODBUS TCP

ВЕДУЩИЙ MODBUS TCP

Поддерживаемые функции

01, 02, 03, 04, 05, 06, 15, 16

Поддерживаемые форматы данных

8 бит: INT, UINT; 16 бит: INT, UINT (сначала старший или младший бит); 32 бита: число с плавающей запятой, INT, UINT (ABCD (обратный порядок байтов), DCBA (обратный порядок байтов), CDAB, BADC), HEX, ASCII

ШЛЮЗ MQTT

MQTT-шлюз

Позволяет отправлять команды и получать данные от MODBUS Master через брокера MQTT.

ДНП3

Поддерживаемые режимы

Мастер TCP, удаленная станция DNP3

ДАННЫЕ НА СЕРВЕР

Протокол

HTTP(S), MQTT, Azure MQTT, Kinesis

МОНИТОРИНГ И УПРАВЛЕНИЕ

WEB UI

HTTP/HTTPS, состояние, конфигурация, обновление прошивки, интерфейс командной строки, устранение неполадок, системный журнал, журнал ядра

FOTA

Обновление прошивки с сервера, автоматическое уведомление

SSH

SSH (v1, v2)

SMS

Статус SMS, настройка SMS, отправка/чтение SMS через HTTP POST/GET

Call

Перезагрузка, Статус, Включение/выключение WiFi, Включение/выключение мобильных данных, Включение/выключение вывода, ответ/отбой с таймером

ТР-069

OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Дружественная технология, AVSystem

MQTT

Брокер MQTT, издатель MQTT

SNMP

SNMP (v1, v2, v3), ловушка SNMP

JSON-RPC

API управления через HTTP/HTTPS

MODBUS

Состояние/управление MODBUS TCP

RMS, среднеквадратичное значение

Система удаленного управления Teltonika (RMS)

ПЛАТФОРМЫ IoT

Облако вещей

Позволяет отслеживать: данные устройства, мобильные данные, информацию о сети, доступность

ThingWorx

Позволяет отслеживать: тип WAN, имя мобильного оператора WAN IP, мощность мобильного сигнала, тип мобильной сети.

Кумулятивность

Позволяет отслеживать: модель устройства, версию и серийный номер, идентификатор мобильной соты, ICCID, IMEI, тип подключения, оператора, уровень сигнала, тип WAN и IP-адрес.

Центр IoT Azure

Может отправлять IP-адрес устройства, количество отправленных/полученных байтов/состояние соединения 3G, состояние подключения к сети, IMEI, ICCID, модель, производитель, серийный номер, версия, IMSI, состояние Sim, состояние PIN-кода, сигнал GSM, WCDMA RSCP WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, оператор, номер оператора, тип подключения, температура, количество PIN-кодов к серверу Azure IoT Hub

ПРОШИВКА/КОНФИГУРАЦИЯ

WEB UI

Обновление FW из файла, проверка FW на сервере, профили конфигурации, резервная копия конфигурации

FOTA

Обновить FW/конфигурацию с сервера

RMS

Обновить FW/конфигурацию для нескольких устройств

Сохранить настройки

Обновите FW без потери текущей конфигурации

НАСТРОЙКА ПРОШИВКИ

Операционная система

RutOS (ОС Linux на базе OpenWrt)

Поддерживаемые языки

Оболочка Busybox, Lua, C, C++

Инструменты разработки

Пакет SDK с предоставленной средой сборки

ВВОД, ВЫВОД

Конфигурируемый ввод-вывод

2 х настраиваемых входа/выхода. Цифровой вход 0–5 В определяется как низкий логический уровень, 8–30 В определяется как высокий логический уровень. Выход с открытым коллектором, макс. выход 30 В, 300 мА (недоступно в TRB140*2****)

Выходной контроль

HTTP POST/GET, Расписание

События

СМС, ЭЛЕКТРОННАЯ ПОЧТА

Жонглер вводом-выводом

Позволяет установить определенные условия ввода-вывода для инициирования события

МОЩНОСТЬ

Соединитель

4-контактная промышленная розетка постоянного тока

Диапазон входного напряжения

9 – защита от обратной полярности 30 В постоянного тока; защита от перенапряжения >31 В пост. тока 10 мкс макс.

PoE (пассивный)

Пассивный PoE по запасным парам. Возможность включения через порт LAN, несовместимость со стандартами IEEE802.3af, 802.3at и 802.3bt

Потребляемая мощность

< 5 Вт

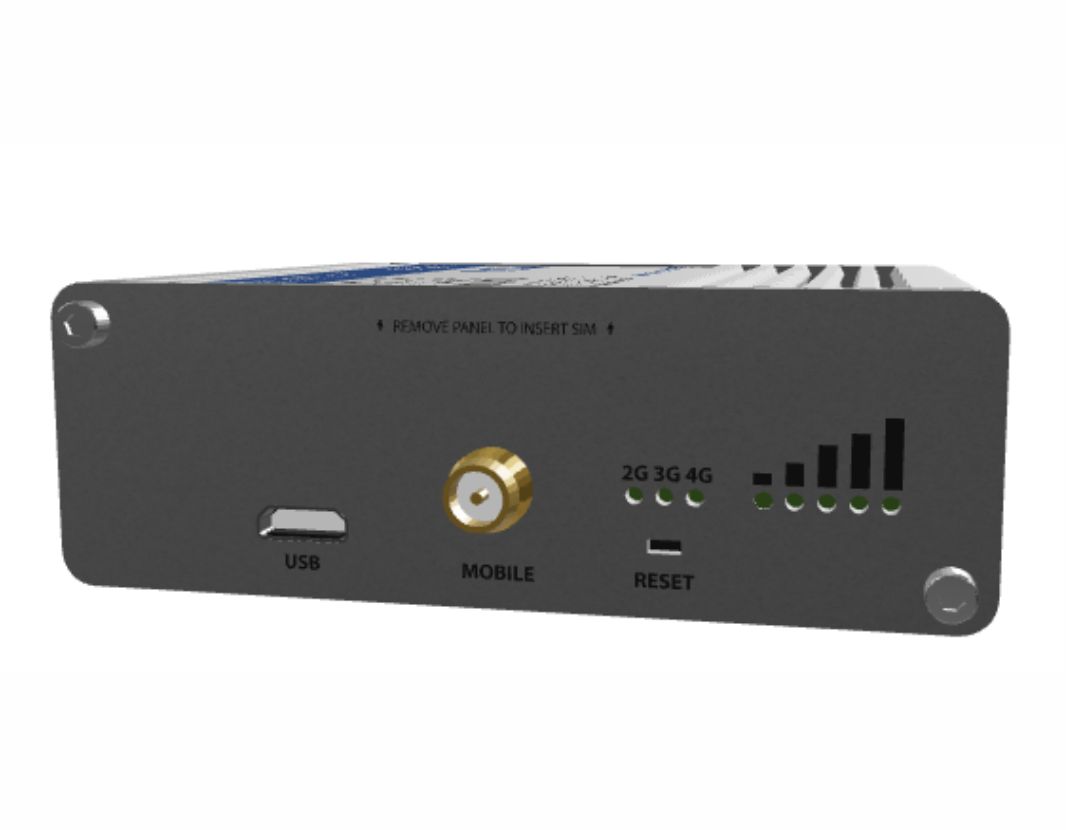

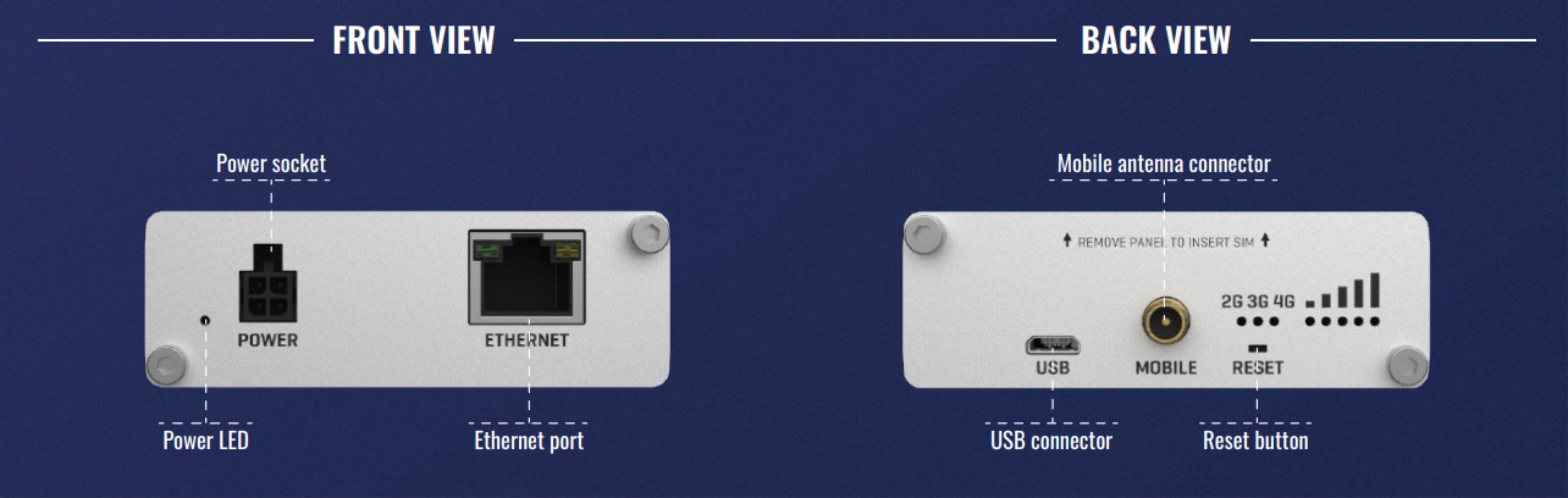

ФИЗИЧЕСКИЕ ИНТЕРФЕЙСЫ (ПОРТЫ, СВЕТОДИОДЫ, АНТЕННЫ, КНОПКИ, SIM-КАРТА)

Ethernet

1 порт RJ45, 10/100/1000 Мбит/с

Ввод/вывод

2 x настраиваемых контакта ввода/вывода на 4-контактном разъеме питания (ввод/вывод недоступен в TRB140*2****)

USB

1 х виртуальный сетевой интерфейс через micro USB

Светодиоды состояния

3 светодиодных индикатора состояния соединения, 5 светодиодных индикаторов силы соединения, 2 светодиодных индикатора состояния локальной сети, 1 светодиодный индикатор питания

SIM-карта

1 слот для SIM-карты (Mini SIM — 2FF), 1,8 В/3 В

Сила

1 х 4-контактный разъем постоянного тока

Антенны

1 х SMA для LTE

Перезагрузка

Кнопка перезагрузки/сброса настроек по умолчанию/сброса к заводским настройкам

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Материал корпуса

Алюминиевый корпус, пластиковые панели

Размеры (Ш х В х Г)

74,5 х 25 х 64,4 мм

Масса

134 г

Варианты монтажа

Нижняя и боковая DIN-рейка, плоская поверхность

РАБОЧАЯ СРЕДА

Рабочая Температура

от -40°C до 75°C

Рабочая влажность

от 10% до 90% без конденсации

Рейтинг защиты от проникновения

IP30

НОРМАТИВНЫЕ ОДОБРЕНИЯ И ТИПОВЫЕ ОДОБРЕНИЯ

нормативный

CE/КРАСНЫЙ, EAC, RoHS, WEEE

EMI

Standards

Draft ETSI EN 301 489-1 V2.2.0, Draft ETSI EN 301 489-19 V2.1.0, Draft ETSI EN 301 489-52 V1.1.0

ESD

EN 61000-4-2:2009

RS

EN 61000-4-3:2006 + A1:2008 + A2:2010

EFT

EN 61000-4-4:2012

Surge protection

EN 61000-4-5:2014

CS

EN 61000-4-6:2014

DIP

EN 61000-4-11:2004

РФ

Стандарты

EN 300 511 V12.5.1, ETSI EN 301 908-1 V11.1.1, ETSI EN 301 908-1 V11.1.2, EN 301 908-2 V11.1.2, ETSI EN 301 908-13 V11.1.2

БЕЗОПАСНОСТЬ

Стандарты

IEC 62368-1:2014 (вторая редакция), EN 62368-1:2014+A11:2017
EN 50385:2017
EN 62232:2017
